仿真视频演示：
软件安装：
资料预览
效果图：
软件设计流程：
系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于单片机的智能油烟机设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是时钟模块，用于获取时间；第二、三部分是MQ-2烟雾传感器、MQ-4煤气传感器和ADC0832组成的，分别用于检测烟雾、煤气值；第四部分是光敏电阻和ADC0832组成的，用于检测光照值；第五部分是独立按键，进行切换界面和模式、开关油烟机和灯、设置烟雾和煤气、光照阈值；第六部分是供电电路，给整个系统进行供电。输出由五部分组成，第一部分是LDC1602显示屏, 显示当前温度、光照、烟雾和燃气值及其阈值，模式；第二部分是MX1508直流电机驱动，用于驱动油烟机转速；第三部分是USB 灯，根据光照强度开关灯，也可以手动开关灯；第四部分是蜂鸣器，燃气超过阈值时，蜂鸣器报警；第五部分是GSM模块，当燃气超过阈值，短信报警。

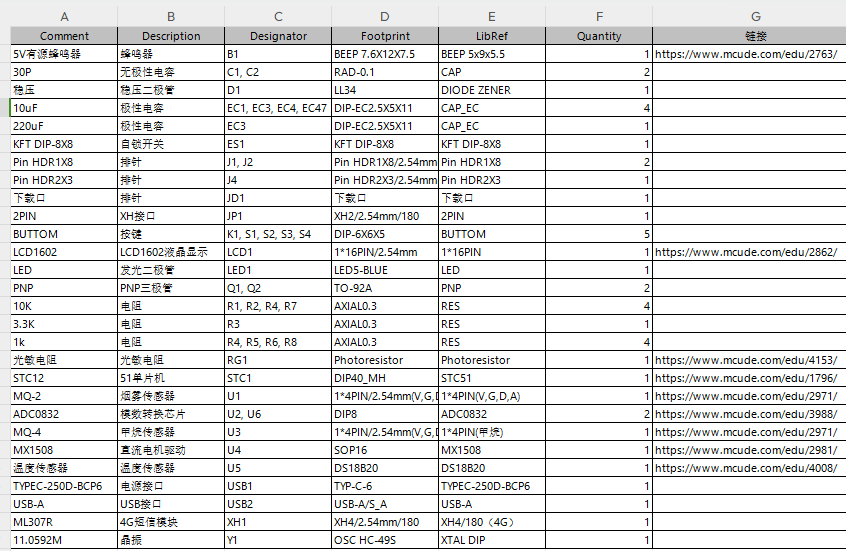

硬件清单：
