指纹考勤装置

编号:

T4312305M

设计简介:

本设计是基于STM32的指纹考勤装置,主要实现以下功能:

可以显示当前时间
可通过按键调整时间
可识别指纹、录入指纹、删除指纹
可通过WIFI模块连接至云平台

电源: 5V
传感器:指纹模块(AS608)
显示屏:OLED12864
单片机:STM32F103C8T6
执行器:语音模块(SU-03T)
人机交互:独立按键
通信模块:WIFI模块

标签:STM32、OLED12864、AS608、SU-03T、ESP-12F、独立按键

题目扩展:RFID考勤系统、人脸识别考勤系统



指纹考勤装置

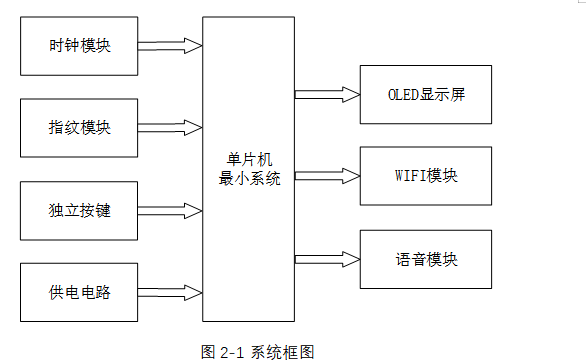

本设计是一个基于STM32指纹考勤系统,主要由中控部分、输入部分和输出部分组成。

中控部分(STM32单片机)

  • 核心控制器:负责整个系统的数据处理和控制。
  • 数据处理:接收输入部分的数据并进行处理。
  • 控制输出:根据处理结果控制输出部分的设备。

输入部分

  1. 时钟模块
    • 功能:提供系统当前时间。
  2. 指纹模块
    • 功能:识别和验证用户的指纹。
  3. 独立按键
    • 功能:用于用户交互,如切换界面、添加/删除指纹、修改时间等。
  4. 供电电路
    • 功能:为整个系统提供电源。

输出部分

  1. OLED显示屏
    • 功能:显示签到界面、设置时间界面以及签到成功/失败提示。
  2. WIFI模块
    • 功能:将打卡数据无线传输至手机端。
  3. 语音模块
    • 功能:在打卡成功或失败时提供语音提示。
