实物视频演示：
软件安装：
资料预览

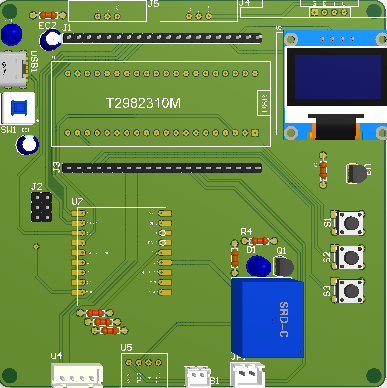

效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成儿童误锁车内远程报警的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由七部分组成，第一部分是震动模块，检测后座是否有震动；第二部分是超声波测距模块，用于检测距离；第三部分是SGP30传感器，用于检测CO2浓度值；第四部分是DS8B20温度采集模块，用于获取车内的温度值；第五部分是人体红外，用于检测车内是否有小孩；第六部分是是独立按键，用于设置汽车锁车状态、关闭播报、震动清零；第七部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是OLED显示模块,显示汽车状态、温度/距离/CO2、车内是否有小孩等；第二部分是继电器，模拟锁车；第三部分是DY-SV17F触发语音，车内有小孩时进行播报录音；最后一部分是Air724UG－4G模块连接阿里云，可以通过手机app查看温度和是否有小孩，以及控制语音播报。
硬件清单：
