基于单片机的室内空气质量检测系统

编号:

T4362305C

设计简介:

本设计是基于STC89C52的室内空气质量监测系统,主要实现以下功能:

可通过气体检测传感器监测当前空气质量
可通过温湿度传感器检测当前温湿度
可通过LCD1602显示当前空气质量数据
当室内环境中气体浓度值和温湿度值大于或小于所设定值时,蜂鸣器报警对应发光二极管点亮
可以语音控制通风、加热、制冷、加湿、除湿等异常处理继电器工作。

电源: 5V
传感器:温湿度传感器(DHT11)、二氧化碳甲醛传感器(SGP30)、PM2.5传感器(GP2Y1014AU)、甲烷传感器(MQ-4)
显示屏:LCD1602
单片机:STC89C52
执行器:继电器
人机交互:独立按键

标签:STC89C52、LCD1602、DHT11、SGP30、GP2Y1014AU、MQ-4、继电器、独立按键

题目扩展:室内空气质量监测系统、智能家居控制系统





基于单片机的室内空气质量检测系统

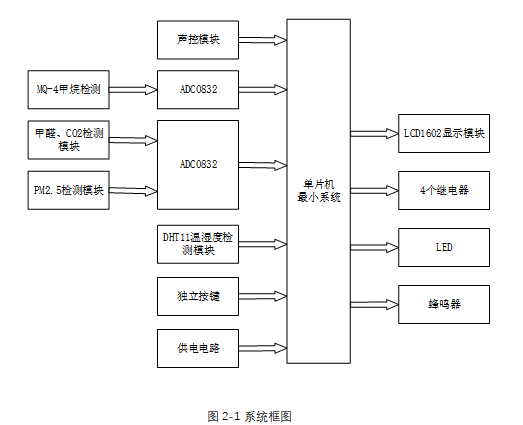

本设计是一个基于STC89C52的室内空气质量监测系统,主要由中控部分、输入部分和输出部分组成。

中控部分(STC89C52单片机)

  • 核心控制器:作为系统的大脑,负责协调和处理整个系统的数据。
  • 数据获取与处理:从输入部分接收数据,并进行必要的处理。
  • 控制输出:根据处理结果,控制输出部分的设备。

输入部分

  1. 声控模块
    • 功能:接收声音信号,用于控制继电器开关。
  2. 甲烷检测模块(MQ-4 + ADC0832)
    • 功能:检测甲烷气体浓度。
  3. 甲醛和CO2浓度检测模块(GY-SGP30 + ADC0832)
    • 功能:检测甲醛和CO2的浓度。
  4. PM2.5检测模块(PM2.5计 + ADC0832)
    • 功能:检测空气中PM2.5的浓度。
  5. DHT11温湿度传感器
    • 功能:检测环境的温湿度。
  6. 独立按键
    • 功能:用于用户交互,设置阈值等。
  7. 供电电路
    • 功能:为整个系统提供电源。

输出部分

  1. LCD1602显示屏
    • 功能:显示检测到的气体浓度值、温湿度值和用户设置的阈值。
  2. 继电器
    • 功能:通过声控模块控制,用于开关设备的电源。
  3. LED
    • 功能:当检测到的气体浓度或温湿度超出设定阈值时,提供视觉报警。
  4. 蜂鸣器
    • 功能:在气体浓度或温湿度超出设定阈值时发出声音报警。
