基于单片机的电动拔罐仪

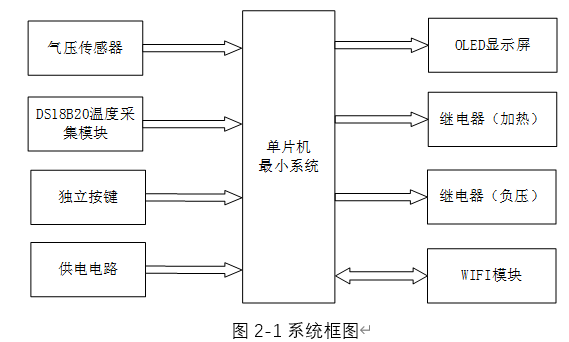

中控部分概述：

中控部分以STM32单片机为核心，作为整个电动拔罐仪的“大脑”，负责接收来自输入部分的各项数据，包括气压值、温度值、按键操作指令等。单片机通过内部高效的处理算法，对这些数据进行处理与分析，并根据处理结果发出控制指令，调节输出部分的相应模块，以实现拔罐仪的各项功能。

输入部分概述：

输入部分由气压传感器、DS18B20温度采集模块、独立按键和供电电路四部分组成。

气压传感器实时检测拔罐区域的气压值，为系统提供气压控制依据；

DS18B20温度采集模块则用于检测当前温度，确保拔罐过程中的温度适宜；

独立按键允许用户进行界面切换、加热与负压的开关操作以及定时时长的设置；

供电电路则为整个系统提供稳定可靠的电源。

输出部分概述：

输出部分包括OLED显示屏、两个继电器以及WIFI模块。

OLED显示屏清晰显示系统名称、温度、压力、加热与负压开关状态以及定时信息，为用户提供直观的视觉反馈；

两个继电器分别用于控制加热元件和模拟实现负压功能，确保拔罐仪能够按照用户设定的参数进行工作；

WIFI模块则实现了与手机的无线连接，用户可以通过手机APP远程监控拔罐仪的状态，并进行定时设置、加热/负压开关等操作，极大地提升了使用的便捷性。
