基于STM32的点滴输液报警器

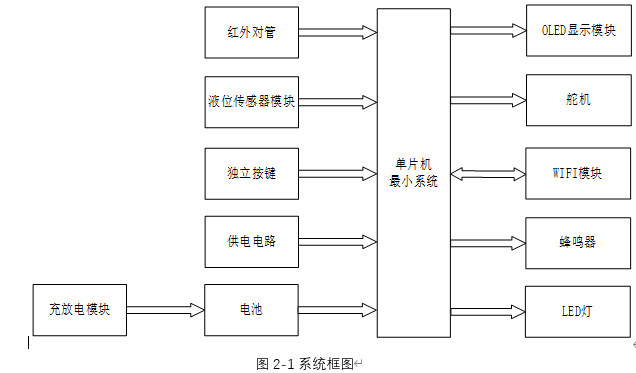

中控部分：

中控部分以STM32单片机为核心，它扮演着整个点滴输液报警器系统的“大脑”角色。STM32单片机负责接收来自输入部分的各种数据，如滴速、滴液容量、用户设置等，并在内部进行逻辑处理和计算。根据处理结果，单片机控制输出部分执行相应的操作，如显示信息、调整滴速、联网上传数据或触发报警等。

输入部分：

1. 红外对管：用于检测输液滴速，通过测量红外光线的遮挡频率来计算滴速。
2. 非接触式液位传感器：两个传感器分别用于检测滴液的上下液位，从而计算出滴液的容量。
3. 独立按键：提供用户界面，用户可以通过按键进行界面切换、开关滴速检测、设置滴速阈值、联网和触发报警等操作。
4. 供电电路：为整个系统提供稳定的电源输入，确保系统正常工作。
5. 电池及充放电模块：电池作为备用电源，通过充放电模块进行充电，确保在系统主电源故障时仍能继续工作。

输出部分：

1. OLED显示模块：用于显示滴速、容量、滴速阈值等关键信息，方便用户实时了解输液状态。
2. 舵机：通过控制舵机的角度，可以进一步调整输液管的开口大小，从而控制滴速。
3. WIFI模块：实现系统的联网功能，将滴速、容量等数据上传至云端或远程设备，方便远程监控和设置。
4. 声光报警器：当系统检测到异常情况（如报警标志位置1、容量等于0或滴速等于0）时，触发声光报警，提醒用户注意。声光报警器由声音报警器和灯光报警器两部分组成，共同构成强烈的报警信号。
