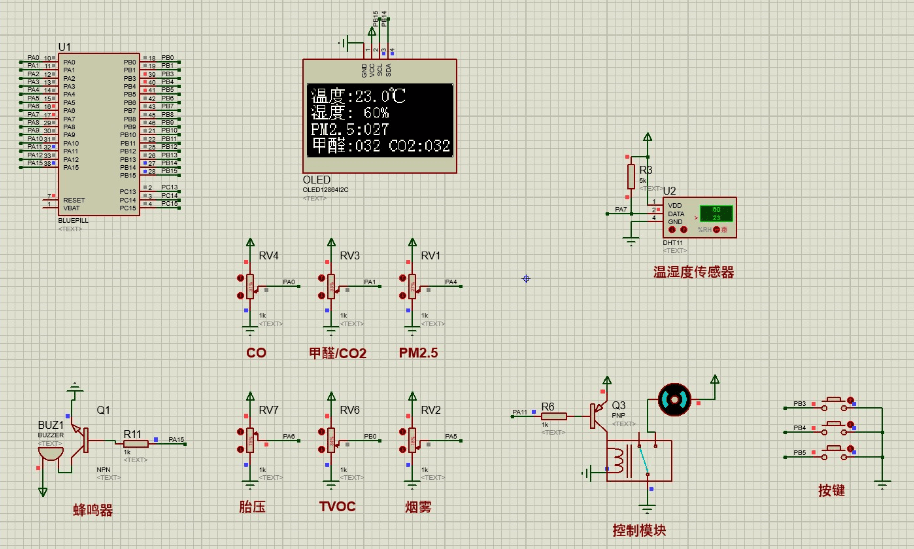

仿真视频演示:
软件安装:
资料预览
效果图:

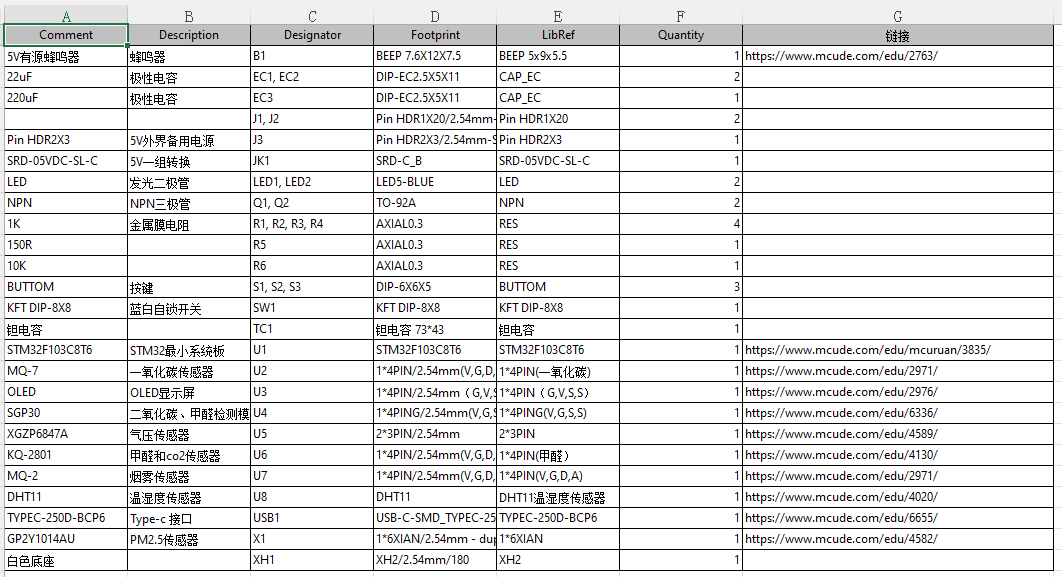

总体资料:

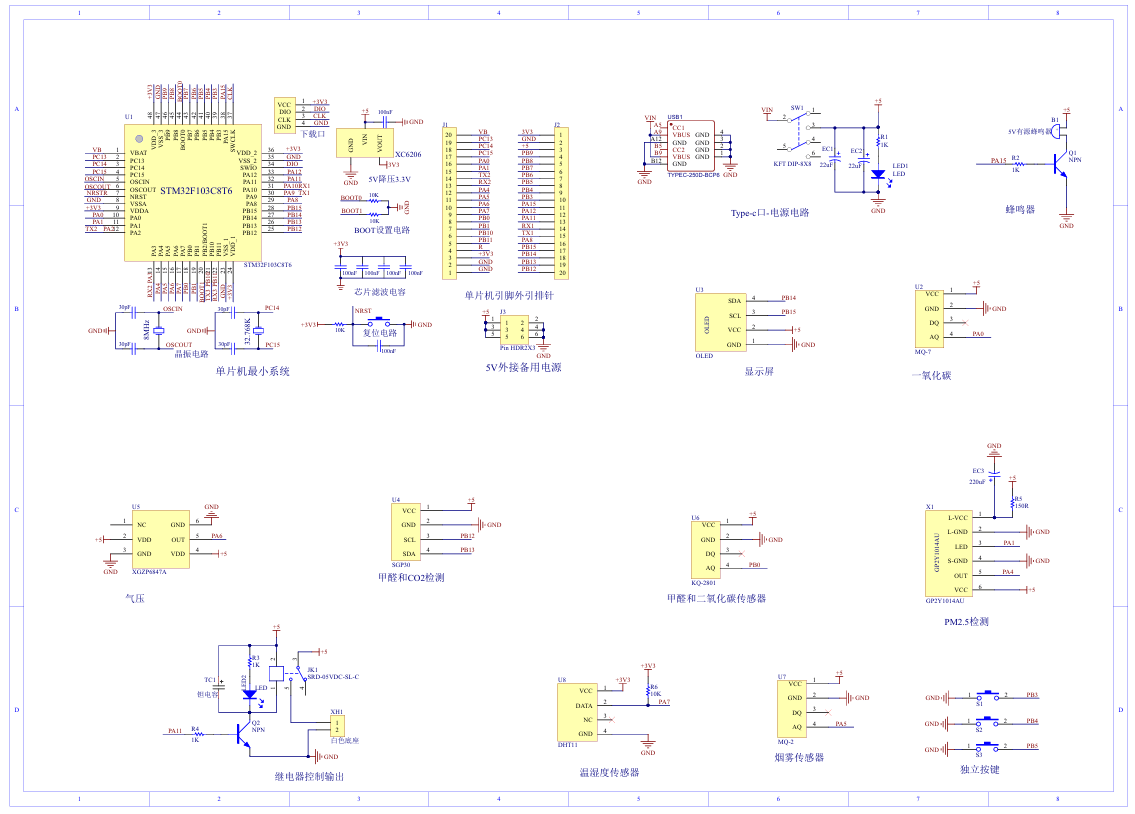

原理图:

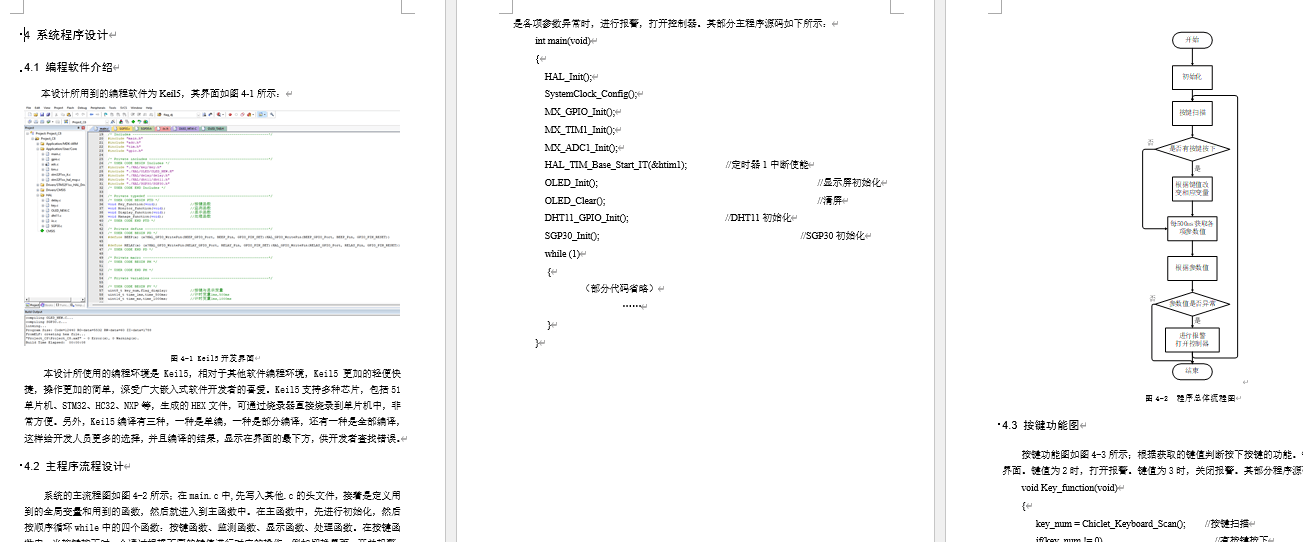

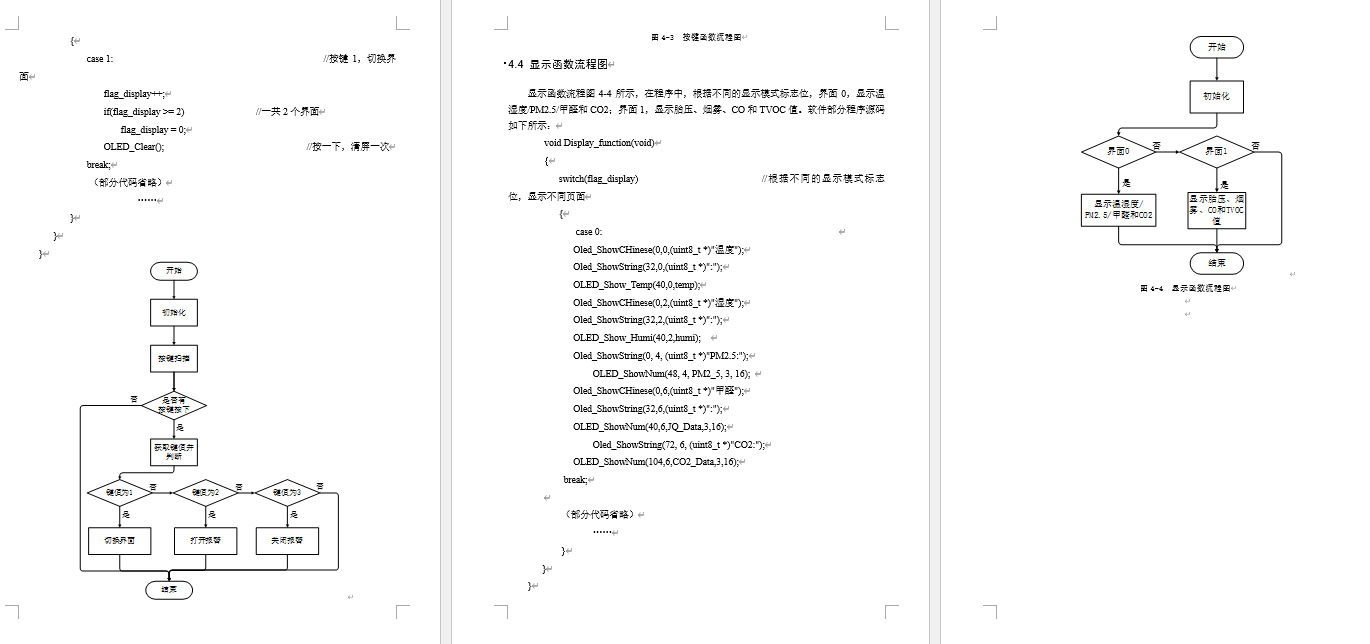

软件设计流程:

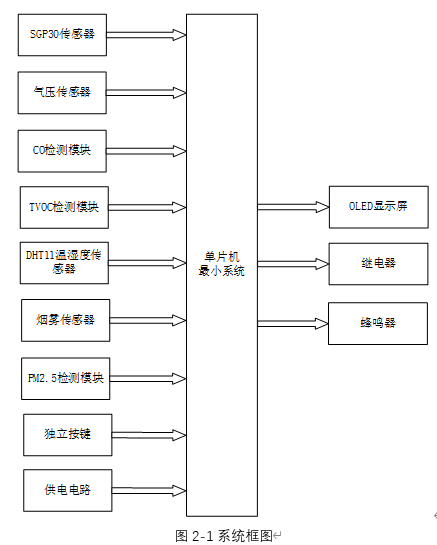

系统框图:
本设计以STM32单片机为核心控制器,加上其他的模块一起组成基于车内环境及胎压监测的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。输入由九部分组成,第一部分是SGP30传感器,用于检测甲醛和CO2值;第二部分是气压传感器,用于检测气压值;第三部分是CO检测模块,用于检测当前CO值;第四部分是TVOC检测模块,检测TVOC浓度;第五部分是DHT11温湿度传感器,用于检测当前温湿度值;第六部分是烟雾传感器,用于检测烟雾浓度值;第七部分是PM2.5检测模块,用于检测当前PM2.5浓度值;第八部分是独立按键,可以切换界面、开关报警;第九部分是供电电路,给整个系统供电。输出由三部分组成,第一部分是OLED显示屏,显示各项传感器检测到的值;第二部分是继电器,各参数异常,进行工作;第三部分是蜂鸣器,各参数异常,进行报警。
