编号:
T3282310M
设计简介:
本设计是基于zigbee的校园宿舍环境的安全检测系统,主要实现以下功能:
从机通过温湿度传感器检测温湿度
从机通过烟雾传感器检测烟雾
从机通过甲烷传感器检测可燃气
从机通过人体热释电传感器感知是否有人
主机通过zigbee模块与从机通信,获取数据
主机通过oled显示获取到的数据
主机通过按键设置阈值来判断是否报警
电源: 5V
传感器:温湿度传感器(DHT11)、人体热释电传感器(D203S)、烟雾传感器(MQ-2)、甲烷传感器(MQ-4)
显示屏:OLED12864
单片机:STM32F103C8T6
执行器:蜂鸣器
人机交互:独立按键,zigbee模块(CC2530)
标签:STM32、OLED12864、DHT11、D203S、MQ-2、MQ-4、CC2530
题目扩展:基于物联网的宿舍环境的安全检测系统、基于单片机的环境检测系统、基于单片机的工厂安全检测系统

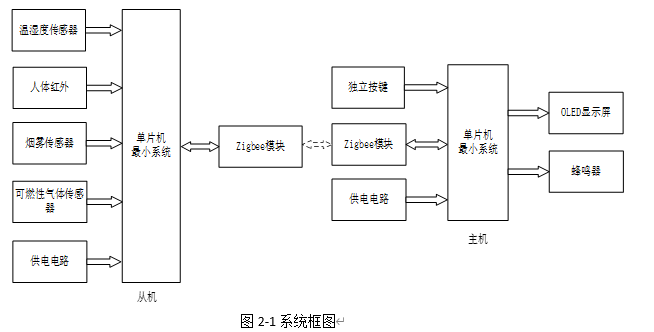

中控部分:
以STM32单片机为核心,负责整个系统的数据处理与控制。它接收来自输入部分的数据,包括温湿度、人体红外、烟雾及可燃性气体等信息,经过内部逻辑运算与判断后,根据预设阈值控制输出部分。单片机作为系统的“大脑”,确保了数据的准确处理与及时响应。
输入部分:
- 主机输入:包括独立按键用于界面切换与阈值设置,Zigbee模块用于与从机通信,以及供电电路保障主机运行。
- 从机输入:涵盖温湿度传感器、人体红外传感器、烟雾传感器、可燃性气体传感器及供电电路。这些传感器模块实时采集宿舍环境数据,为系统提供决策依据。
输出部分:
- 主机输出:OLED显示屏直观展示从机采集的数据及设置的阈值,蜂鸣器则在检测值超出阈值时发出报警声,提醒管理人员或学生注意。
- 从机输出:主要通过Zigbee模块与主机进行数据传输,不直接产生物理输出,但为系统的整体监控与报警功能提供了关键信息。
