仿真视频演示：
软件安装：
资料预览
效果图：
软件设计流程：
系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于单片机的太阳能热水器的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是DS18B20温度检测模块，通过该模块检测当前水的温度；第二部分是水位传感器和ADC0832组成的，通过该模块可以监测太阳能热水器中剩余的水量；第三部分是独立按键，用于切换界面和模式、修改时间、设置定时、调整温度/水位阈值；第四部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是LCD1602显示模块, 显示当前模式、定时，以及设置温度和水位阈值；第二部分是加热继电器，当温度小于温度最小值时，加热继电器打开；第三部分是上水继电器，当水位低于 阈值，上水继电器打开；第四部分是蜂鸣器，作为按键提示音。

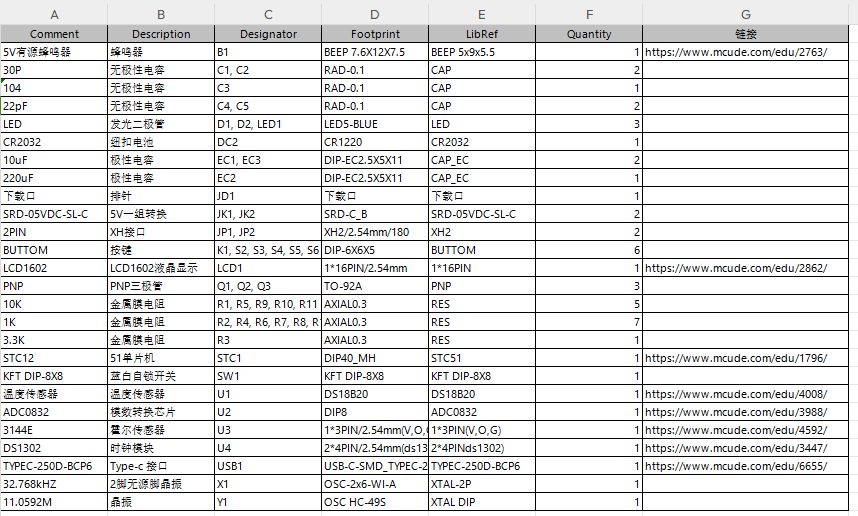

硬件清单：
