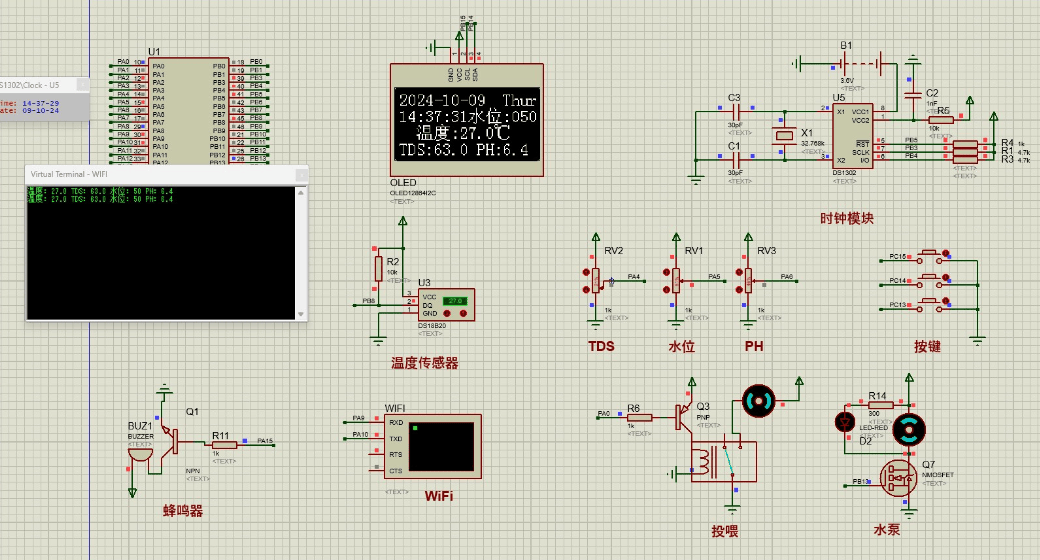

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的水产养殖设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由八部分组成，第一部分是DS1302时钟模块，用于获取时间，可以定时喂食；第二部分是TDS传感器，用于检测水中的可溶解性电解质浓度（水质）；第三部分是水位传感器，用于检测当前的水位值；第四部分是AT24C02存储模块，用于存储数据值。第五部分是DS18B20温度传感器，用于检测当前的温度值；第六部分是PH检测模块，用于检测水的PH值；第七部分是独立按键，用于切换界面，设置温度/TDS/PH/水位阈值，设定定时时间和修改时间，控制投喂和水泵；第八部分是供电电路，给整个系统供电。输出由四部分组成，第一部分是显示获取的温度/水位/TDS/PH值及其设置阈值，定时时间和设置的时间等；第二部分是灯继电器，用于模拟喂食；第三部分是水泵，可以手动上水、根据水位自动上水。第四部分是蜂鸣器，温度/水位/TDS/PH值不符合要求，蜂鸣器报警；最后一部分是WIFI模块，通过WIFI连接手机并进行设置。
硬件清单：
