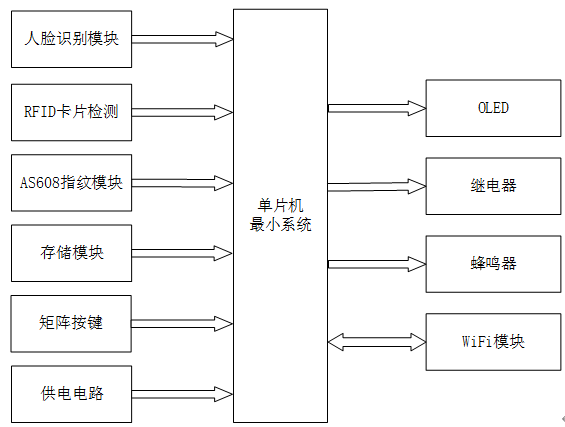

基于单片机的智能门禁系统

一、中控部分

1. 核心控制器：采用STM32单片机作为系统的中枢，负责数据处理与控制。
2. 数据处理：接收来自输入部分的各类数据，如人脸识别、指纹、RFID卡信息等，进行内部算法处理。
3. 控制输出：根据处理结果，控制输出部分的动作，如显示信息、门锁开关、声音提示等。

二、输入部分

1. 人脸识别模块：通过摄像头捕捉人脸图像，进行身份验证，实现人脸识别开锁。
2. RFID卡片检测模块：读取门禁卡信息，验证门禁卡的有效性，实现卡片开锁。
3. AS608指纹模块：采集并验证指纹信息，实现指纹开锁，提高门禁系统的安全性。
4. AT24C02存储模块：存储管理员密码和开门密码，确保密码信息的安全存储。
5. 4*4矩型键盘：提供用户输入界面，用于切换界面、输入密码、修改密码、添加/删除门禁卡、指纹等操作。
6. 供电电路：为整个系统提供稳定的电源，确保门禁系统的正常运行。

三、输出部分

1. OLED显示模块：显示各种提示信息，如输入密码、密码错误、门开、门禁卡错误等，提高系统的交互性。
2. 继电器模块：控制门锁的开关，实现门禁功能，确保门禁系统的安全性。
3. 蜂鸣器模块：发出声音提示，如门开时响三声，密码错误时报警，提高系统的易用性。
4. WiFi模块：连接手机，使用户可以在手机上查看门禁状态和控制门锁，实现远程监控和控制功能。
