基于51单片机智能大棚环境监测控制液晶显示设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T3802301C

设计简介：

本设计是基于51单片机的智能大棚环境监测控制液晶显示设计，主要实现以下功能：

1.可通过温度传感器检测当前温度
2.可通过土壤湿度传感器检测当前土壤湿度
3.可通过光敏电阻检测光照强度
4.可通过按键调整阈值以及手动控制继电器与灯光
5.自动模式可根据阈值自动控制继电器与灯光

电源： 5V
传感器：温度传感器（DS18B20）、土壤湿度传感器（Sensor V2.0）、光敏电阻（5528）
显示屏：LCD1602
单片机：STC89C52
执行器：继电器、发光二极管
人机交互：独立按键

标签：STC89C52、LCD1602、DS18B20、Sensor V2.0、5528、继电器、发光二极管、独立按键

题目扩展：稻田环境监测系统、智慧农业系统

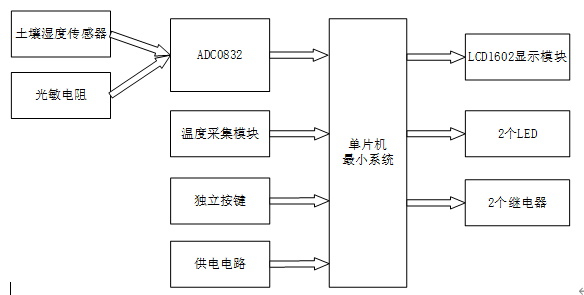

中控部分

    中控部分是本设计的核心，采用了STC89C52单片机作为控制器。它负责接收来自输入部分的数据，进行内部处理，并根据处理结果控制输出部分。

输入部分

1. 土壤湿度传感器和ADC0832：土壤湿度传感器用于检测当前土壤湿度值，通过ADC0832模数转换器将模拟信号转换为数字信号，供单片机读取。
2. 光敏电阻和ADC0832：光敏电阻用于检测当前的光照强度，同样通过ADC0832进行模数转换，以便单片机处理。
3. DS18B20温度采集模块：该模块用于检测当前的温度值，并将数据直接传输给单片机。
4. 独立按键：用于切换界面和模式、设置阈值、开关风扇/水泵和照明等，提供用户交互功能。
5. 供电电路：为整个系统提供稳定的5V电源。

输出部分

1. LDC1602显示模块：用于显示温度、土壤湿度、光照和模式等信息，以及显示设置的阈值。
2. 2个LED：分别是温度低于阈值时手动亮黄灯，光照低于阈值时自动亮白灯，提供状态指示功能。
3. 2个继电器：分别控制风扇和水泵，根据环境参数和预设条件自动或手动控制执行器的运行。
