基于stm32的地铁智能站牌系统的设计与实现

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T3972310M

设计简介：

本设计是基于stm32的地铁智能站牌系统的设计与实现，主要实现以下功能：

通过温湿度传感器检测列车温湿度
通过雨水传感器检测是否是下雨天
通过两个红外传感器检测拥挤度，可以设置阈值，超过阈值进行报警
通过语音提醒乘客候车以及上下车安全，可以语音播报：当前站为一号站，下一站开往二号站，终点站为五号站（通过时间来判断是否到站）
通过oled显示屏显示列车到站时间，列车时刻表，温湿度，拥挤度
通过按键设置时间，阈值
通过WiFi连接手机（阿里云）进行监控

电源： 5V
传感器：温湿度传感器（DHT11）、雨水传感器（Raindrops module），红外传感器（TCRT5000）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器，时钟模块（DS1302）
人机交互：独立按键，语音模块（SU-03T），WiFi模块（ESP8266）

标签：STM32、OLED12864、DHT11、Raindrops module、TCRT5000、DS1302、SU-03T、ESP8266

题目扩展：基于stm32的公交到站系统的设计与实现、基于物联网的汽车智能站牌系统的设计、基于单片机的地铁到站牌系统的设计

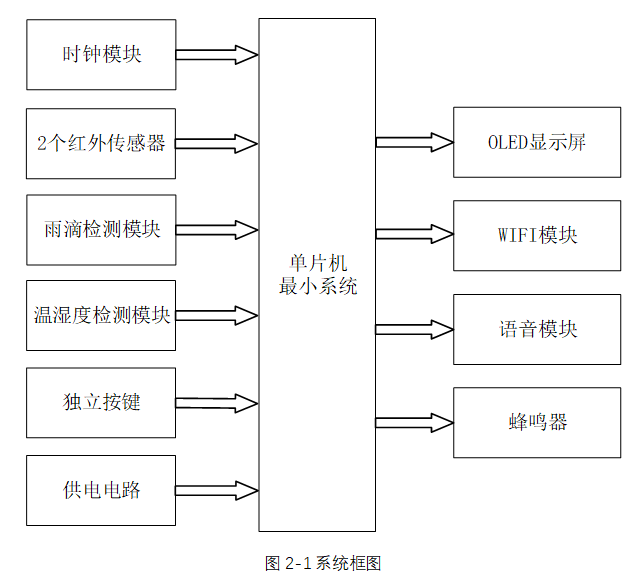

基于stm32的地铁智能站牌系统的设计与实现可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
