基于zigbee的抄表系统

编号:

T4532310M

设计简介:

本设计是基于zigbee的抄表系统,主要实现以下功能:

从机通过温湿度传感器检测温湿度
从机通过空气质量传感器检测空气质量
从机通过继电器控制电位器模拟用电,使用ADC采集检测电压,用电量
从机通过存储模块实现掉电存储
主机通过zigbee模块接收从机采集到的数据
主机通过按键设置阈值来判断是否报警
主机通过WiFi模块进行通信,实现远程监控

电源: 5V
传感器:温湿度传感器(DHT11)、空气质量传感器(MQ-135)
显示屏:OLED12864
单片机:STM32F103C8T6
执行器:电位器(继电器),蜂鸣器,存储模块(AT24C02)
人机交互:独立按键,zigbee模块(CC2530),WiFi模块(ESP8266)

标签:STM32、OLED12864、DHT11、MQ-135、AT24C02、CC2530、ESP8266

题目扩展:智能电表系统、基于物联网的智能抄表系统、基于单片机的智能用电量检测系统



基于zigbee的抄表系统

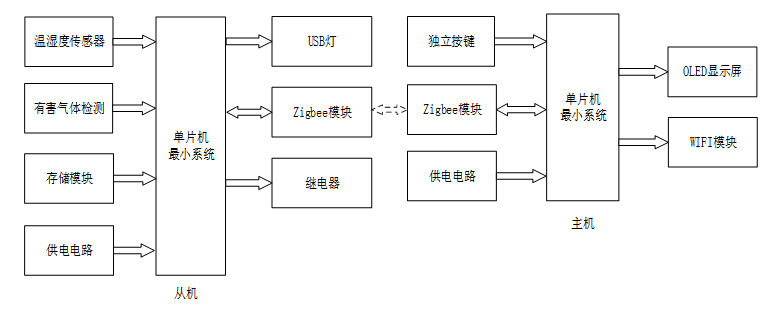

基于zigbee的抄表系统可以分为三个主要部分:中控部分、输入部分和输出部分。下面分别对这三部分进行概述:

中控模块概述:

本设计的核心控制器采用了STM32单片机,它作为中控部分,负责整个系统的数据处理与指令下发。在主机部分,STM32单片机接收来自独立按键、Zigbee模块的数据输入,并进行相应的处理,如界面切换、用电开关控制、阈值设置等。同时,它还负责将处理后的数据通过OLED显示屏进行展示,或通过WIFI模块上传至远程服务器。在从机部分,STM32单片机则负责接收来自温湿度传感器、有害气体检测模块的数据,经过处理后,通过Zigbee模块发送给主机,并控制继电器以实现对用电器的状态控制。

输入模块概述:

  • 主机输入:包括独立按键、Zigbee模块和供电电路。独立按键用于用户交互,如切换界面、开关用电、设置阈值等;Zigbee模块负责与从机进行数据传输,实现数据的实时更新;供电电路则为主机提供稳定的电源输入。
  • 从机输入:包括温湿度传感器、有害气体检测模块、存储模块和供电电路。温湿度传感器和有害气体检测模块分别用于检测环境中的温湿度和有害气体值;存储模块用于在掉电情况下保存数据;供电电路则为从机提供必要的电源。

输出模块概述:

  • 主机输出:包括OLED显示屏和WIFI模块。OLED显示屏用于展示从机获取的数据、用电开关状态以及设置的阈值等信息;WIFI模块则负责将主机的数据上传至远程服务器,实现远程监控和控制功能。
  • 从机输出:包括USB灯(模拟用电器)、Zigbee模块和继电器。USB灯作为模拟用电器,用于展示系统的用电状态;Zigbee模块负责与主机进行数据传输;继电器则根据STM32单片机的指令,控制用电器的开关状态。
