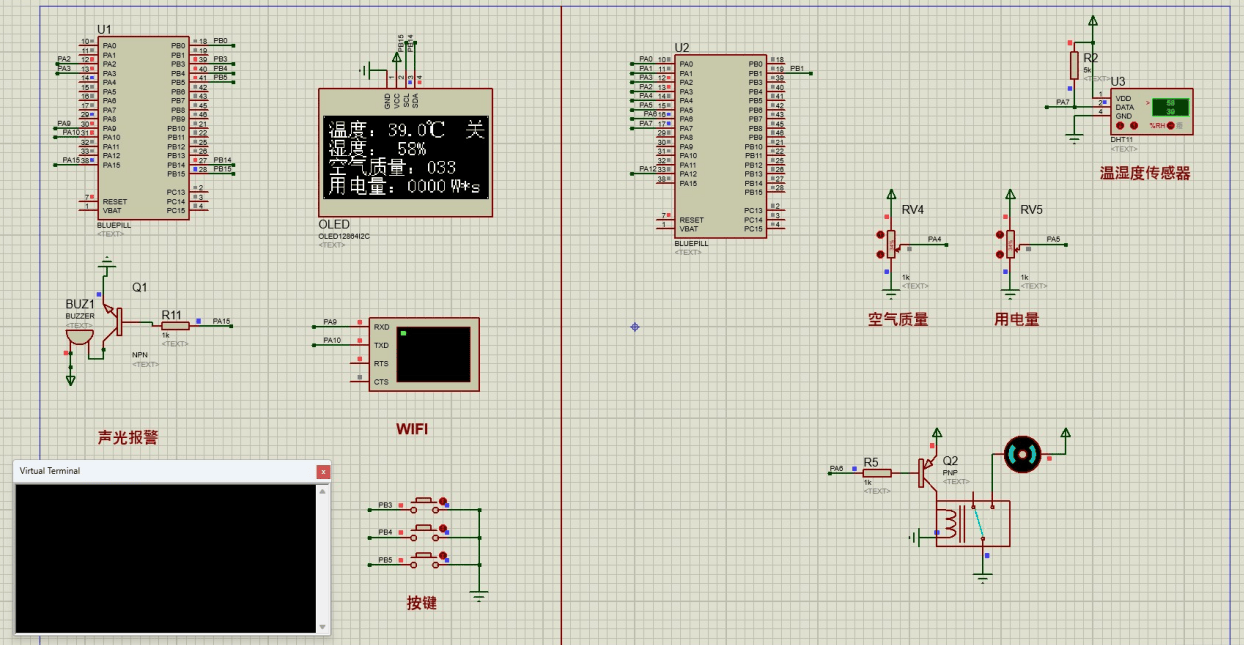

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
从机：
主机：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成的基于zigbee的抄表设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。该系统分为从机部分和主机部分，主机输入部分由三部分组成，第一部分是独立按键，进行切换界面、开关用电、设置温湿度、有害气体和用电量阈值；第二部分Zigbee模块，与从机进行数据传输；第三部分是供电电路，给主机供电。输出由两部分组成，第一部分是OLED显示屏，用于显示从机获取的数据，用电开关、以及显示设置阈值；第二部分是WIFI模块，通过WIFI将获取的数据上传，并可控制用电开关以及设置用电阈值。
从机输入部分由四部分组成，第一部分是温湿度传感器，通过该模块检测温湿度值；第二部分是有害气体检测，用于检测空气中的有害气体值；第三部分是存储模块，用于存储数据；第四部分是供电电路，给从机提供电源；输出由三部分组成，第一部分是USB灯，模拟用电器；第二部分是Zigbee模块，与主机进行数据传输；最后一部分是继电器，控制用电器状态。
硬件清单：
从机：
主机：
