仿真视频演示：
软件安装：
资料预览

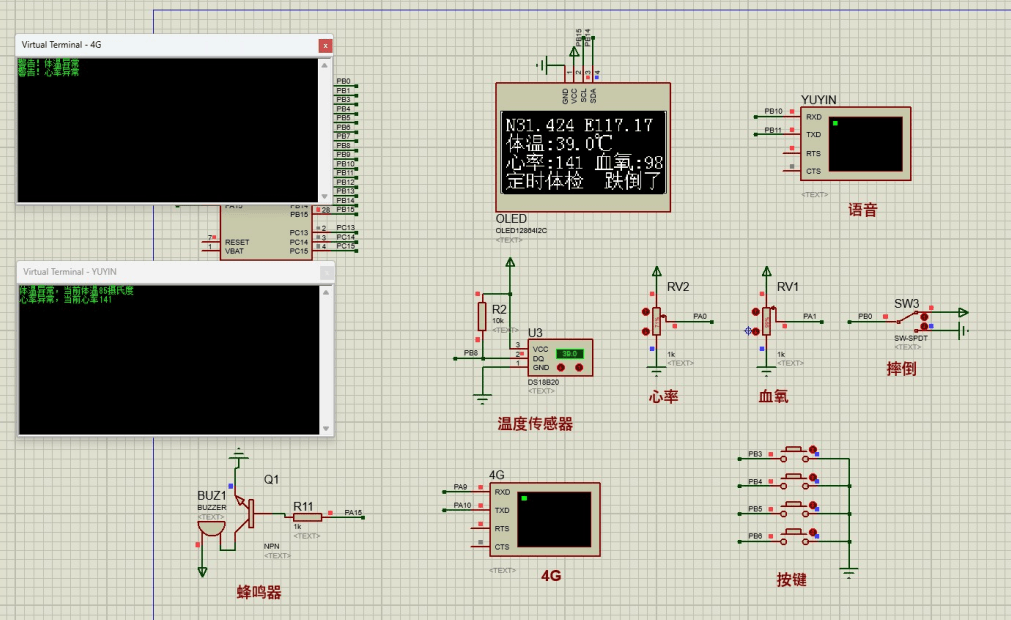

效果图：

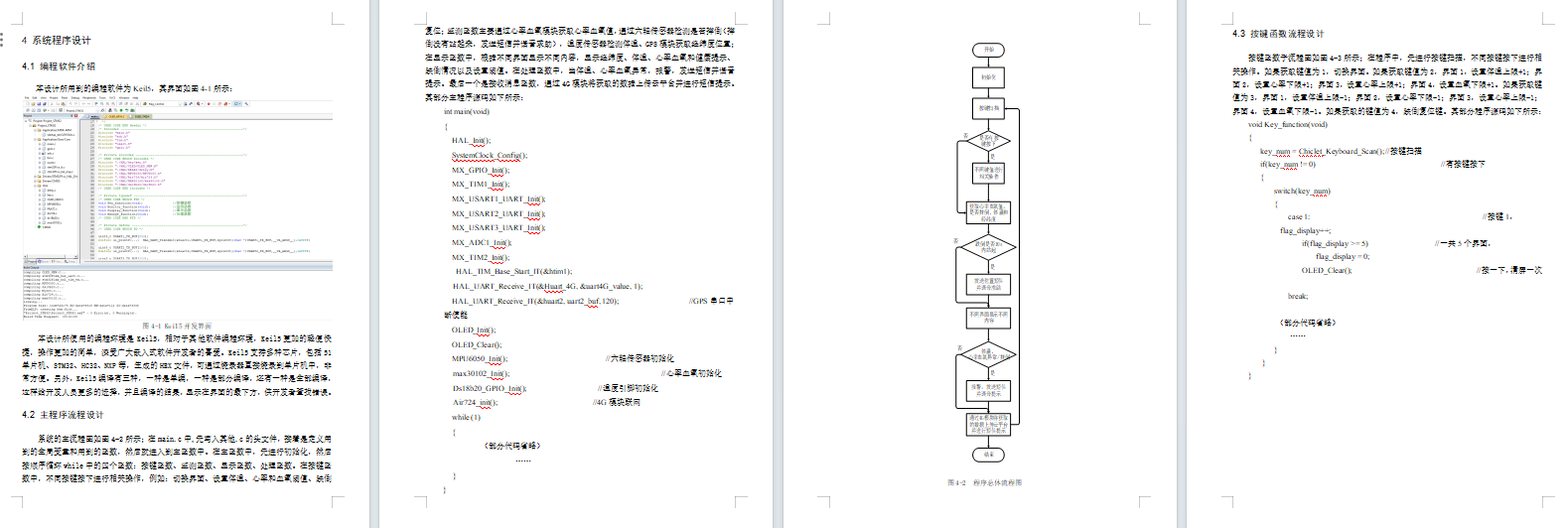

总体资料：

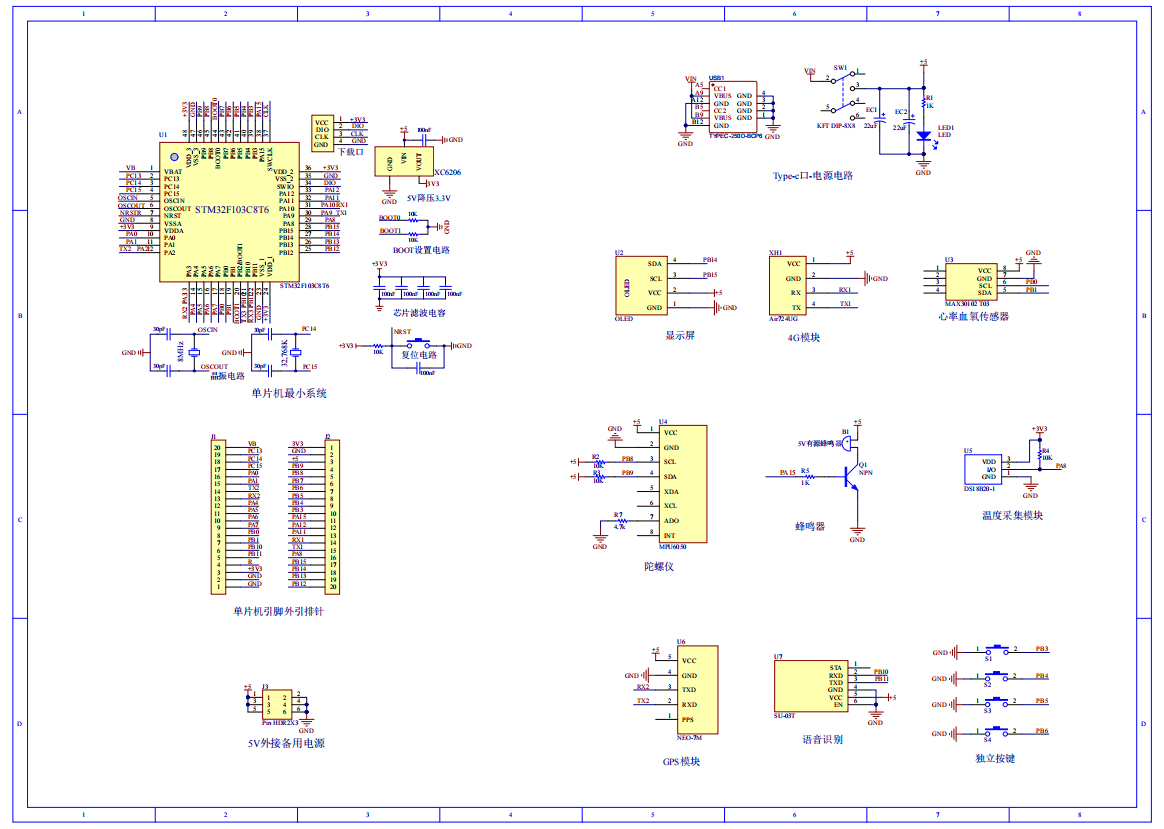

原理图：
软件设计流程：

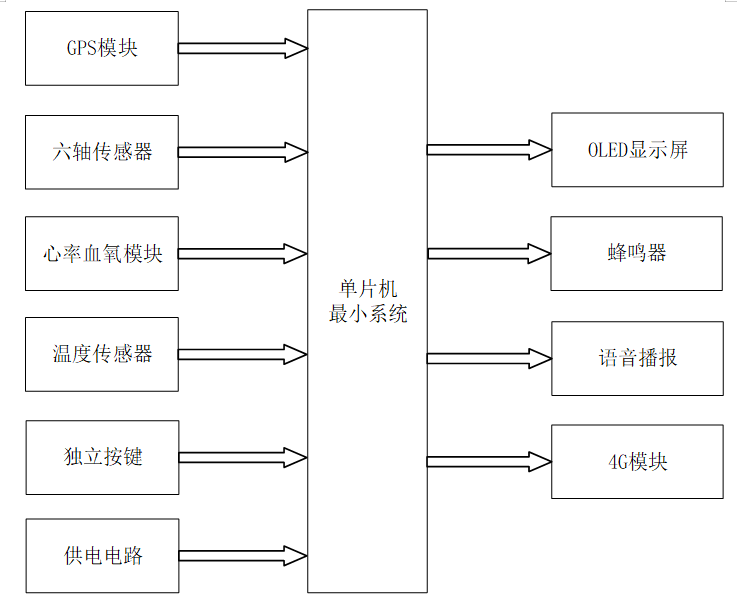

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32的智能养老实时监控设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是GPS模块，用于获取经纬度位置；第二部分是六轴传感器，用于监测是否摔倒；第三部分是心率血氧模块，用于检测心率、血氧值；第四部分是温度传感器，用于获取体温值；第五部分是独立按键，用于切换界面、设置体温、心率和血氧阈值、跌倒复位。第六部分是供电电路，给整个系统供电。输出由四部分组成，第一部分是OLED显示屏，显示经纬度、体温、心率血氧和健康提示、跌倒情况以及设置阈值；第二部分是蜂鸣器，当体温、心率血氧异常时，蜂鸣器响；第三部分是语音播报，可以语音求助和报警；最后一部分是4G模块，通过4G模块将获取的数据上传云平台并进行短信提示。

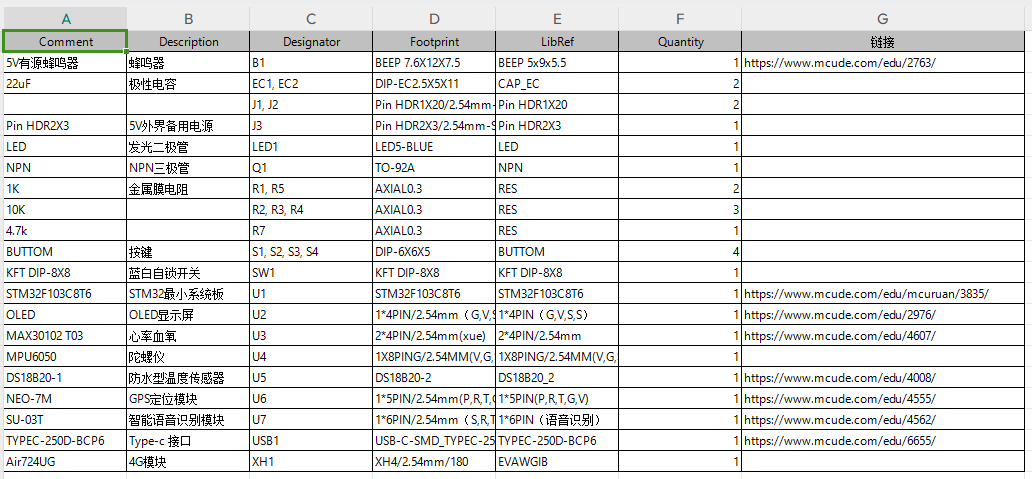

硬件清单：
