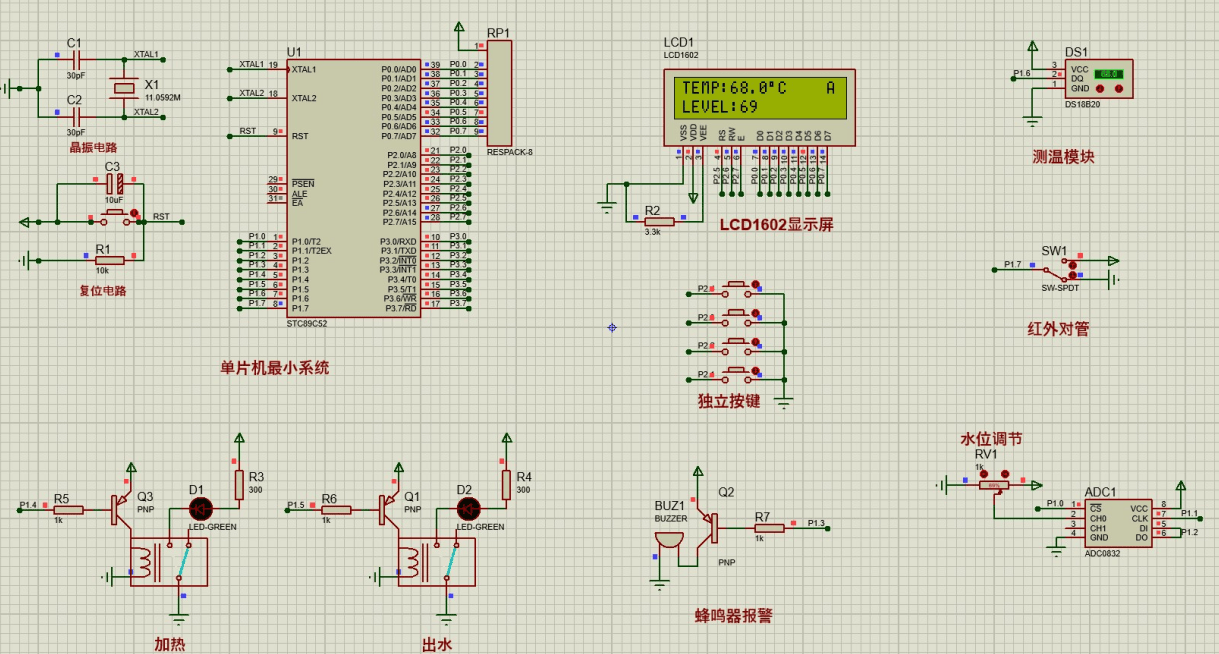

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于51单片机的智能饮水机控制的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是红外对管，用于用于感应是否有水杯在出水口；第二部分是DS18B20温度采集模块，用于检测饮水机内的水温；第三部分是水位传感器和ADC0832组成的，通过该模块获取饮水机的水位情况；第四部分是独立按键，用于切换显示界面，和自动/手动模式、设置温度阈值，手动开关加热和出水；第五部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是LCD1602显示模块,可以显示当前水温和设置的水温阈值，模式以及当前水位；第二、三是两个继电器，分别用于控制饮水机出水、对水进行加热；最后一部分是蜂鸣器，用于警示水位过低。
硬件清单：
