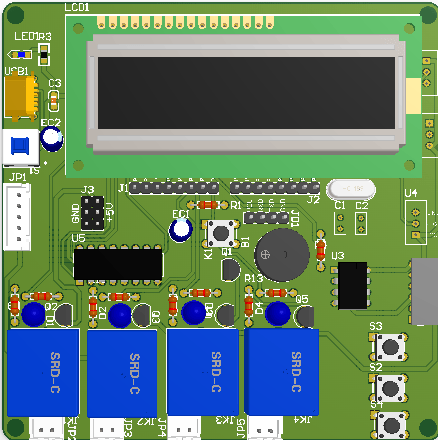

效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于单片机的水族箱控制装置设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。主机输入由五部分组成，第一部分是PH检测模块和ADC0832组成的，通过该模块检测水族箱内水PH值情况；第二部分是2个DIC-D水位传感器，通过该模块检测当前水位；第三部分是DS18B20温度采集模块，通过该模块检测当前水温；第四部分是独立按键，用于切换显示界面，手动开关喂食，设置温度和PH阈值；第五部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是LCD1602显示屏，显示当前温度和PH值及其阈值；第二部分是ULN2003步进电机，用于喂食；第三部分是4个继电器，分别用于进水/排水/进料/加热；最后一部分是蜂鸣器，当水温/水位/PH值不在设定范围内，蜂鸣器报警。
