基于单片机的发热理疗腰带控制器

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T4872310M

设计简介：

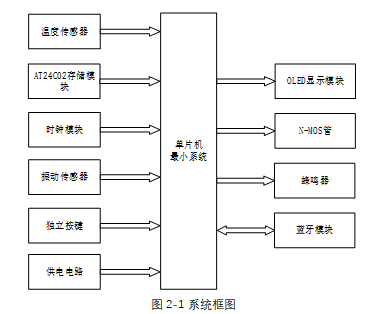

本设计是基于单片机的发热理疗腰带控制器，主要实现以下功能：

通过温度传感器检测温度
通过加热元件产生热源，可以用来放松肌肉，缓解疼痛
通过震动马达能产生震动效果，用于模拟按摩的感觉
通过存储模块记录用户的使用数据，如使用时间、按摩模式等
通过定时模块在设定时间段内启动和停止加热功能
通过OLED显示当前状态、按摩模式、按摩强度等信息
通过按键选择按摩模式、调整按摩强度，查询数据等
通过蜂鸣器进行温度过高报警
通过蓝牙模块用于连接手机，可以发送使用数据或者接收控制指令

电源： 5V
传感器：温度传感器（DS18B20）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：震动马达，蜂鸣器、加热片（N-MOS）
人机交互：独立按键，存储模块（AT24C02）,时钟模块（ds1302），蓝牙模块（ECB02）

标签：STM32、OLED12864、DS18B20、震动马达，加热片、AT24C02、ds1302、ECB02

题目扩展：基于物联网的智能腰带系统、基于单片机的理疗仪控制器、基于语音识别的理疗仪控制器
