基于物联网的智能饮水机系统

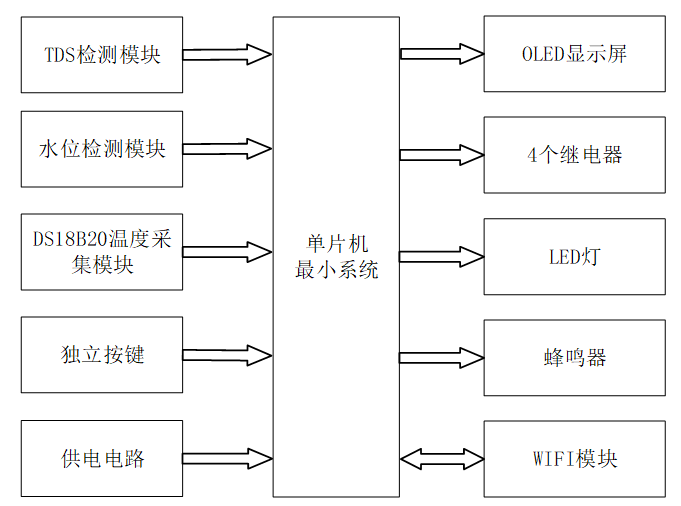

基于物联网的智能饮水机系统可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述：

本设计的核心控制器采用了STM32单片机，它作为智能饮水机的“大脑”，负责接收来自输入部分的数据，如水质、水位、温度等信息，通过内部程序处理这些数据后，控制输出部分进行相应的操作。STM32单片机凭借其强大的数据处理能力和低功耗特性，确保了整个系统的稳定与高效运行。

输入部分概述：

1. TDS检测模块：用于实时监测水质，通过检测水中可溶解性电解质的含量，评估水质的好坏，为用户提供安全饮水保障。
2. 水位检测模块：通过传感器实时检测饮水机内部的水位情况，确保水量充足，避免缺水或溢水现象的发生。
3. DS18B20温度采集模块：精确测量当前水温，为用户提供适宜的饮水温度选择。
4. 独立按键：提供用户交互界面，用户可以通过按键控制饮水机的加热、制冷、出水、清洗等功能，还可以进行锁定和配网操作，方便实用。
5. 供电电路：为整个系统提供稳定可靠的电源供应，确保系统能够持续稳定运行。

输出部分概述：

1. OLED显示屏：清晰显示配网二维码、水温、水位、水质值等关键信息，方便用户随时查看饮水机的运行状态。
2. 继电器模块：通过控制4个继电器，分别实现出水、加热、制冷和清洗饮水机的功能，确保饮水机能够按照用户的需求进行工作。
3. LED指示灯：当饮水机处于锁定状态时，LED灯亮起，为用户提供直观的视觉提示。
4. 蜂鸣器：当水温超过设定的最大值时，蜂鸣器发出报警声，提醒用户及时处理，确保饮水安全。
5. WIFI模块：实现远程监控和控制功能，用户可以通过手机APP远程查看水温、水位、TDS值等信息，并设置水温阈值和控制继电器工作，提升用户体验。
