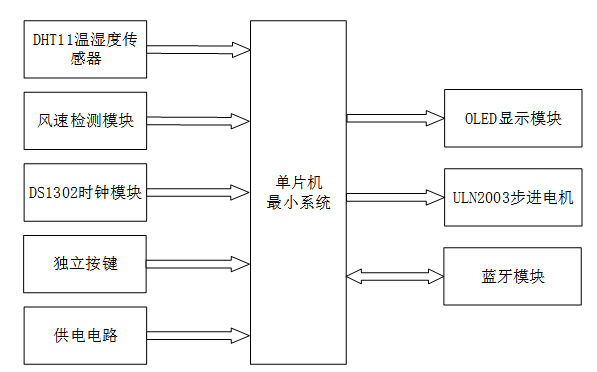

基于单片机的智能窗户系统设计

中控部分：
本设计的核心控制器采用了STM32单片机。它作为整个智能窗户系统的“大脑”，负责接收来自输入部分的数据，如温湿度、风速、时间等环境参数以及用户通过按键或蓝牙发送的指令。单片机对这些数据进行处理分析，根据预设的逻辑判断是否需要调整窗户状态，并生成相应的控制信号发送给输出部分。

输入部分：

• DHT11温湿度传感器：用于实时监测环境温湿度，为系统提供准确的温湿度数据。
• 风速检测模块：通过三杯式风速传感器检测当前风速，为系统提供风速信息。
• DS1302时钟模块：提供系统日历和时间信息，支持时间显示和定时功能。
• 独立按键：用户通过按键进行界面切换、时间修改、阈值和定时时间设置以及模式切换等操作。
• 供电电路：为整个系统提供稳定的5V电源，确保各模块正常工作。

输出部分：

• OLED显示模块：实时显示温湿度、风速值、定时时间以及设置的各项阈值等信息，提供直观的用户界面。
• ULN2003步进电机：模拟窗户的开关状态，根据单片机的控制信号实现窗户的自动开关。
• ECB02蓝牙模块：实现远程无线控制功能，用户可以通过手机等蓝牙设备发送指令，实现与按键相同的功能，如设置阈值、调整模式等。
