基于STM32的智能孵蛋器设计

编号:

T0182303M

设计简介:

本设计是基于STM32的智能孵蛋器,主要实现以下功能:

1,检测温湿度;
2,时钟模块获取时间;
3,光照传感器获取光照;
4,通过OLED显示;
5,根据光照强度调节USB灯亮度;
6,通过继电器控温、通风;

电源: 5V
传感器:温湿度传感器(DHT11)、光照传感器(BH1750)、时钟模块(DS1302)
显示屏:OLED12864
单片机:STM32F103C8T6
执行器:USB灯、继电器
人机交互:独立按键

标签:STM32F103C8T6、OLED12864、DHT11、BH1750、DS1302、USB灯、继电器、独立按键

题目扩展:智能空调系统、智能排风扇系统、温湿度控制系统

基于STM32的智能孵蛋器设计

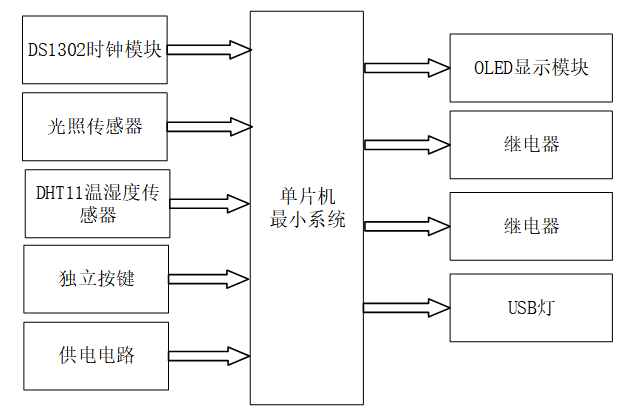

基于STM32的智能孵蛋器设计可以分为三个主要部分:中控部分、输入部分和输出部分。下面分别对这三部分进行概述:

中控部分概述:

中控部分以STM32单片机为核心,负责整个智能孵蛋器系统的数据处理与控制。它接收来自输入部分的各类传感器数据和用户指令,经过内部程序的处理与计算,再向输出部分发出控制信号,以实现环境的精准调控。STM32单片机凭借其强大的处理能力和丰富的外设接口,确保了系统的稳定性和高效性。

输入部分概述:

  1. DS1302时钟模块:提供准确的时间信息,为系统提供时间基准,便于记录孵化过程中的关键时间点。
  2. 光照传感器:实时检测当前环境的光照强度,为系统提供光照数据,以便根据光照情况调节USB灯的亮度。
  3. DHT11温湿度传感器:准确测量并传输当前的温湿度值,为系统提供孵化环境的实时监测数据。
  4. 独立按键:用户通过按键输入指令,如切换显示界面、设置时间、调整光照阈值等,实现人机交互。
  5. 供电电路:为整个系统提供稳定可靠的电源,确保系统正常运行。

输出部分概述:

  1. OLED显示模块:实时显示光照强度、温湿度值以及设置的时间等关键信息,便于用户直观了解孵化环境的状态。
  2. 继电器:通过控制继电器的开合,实现对加热和通风设备的控制,从而调节孵化环境的温度和通风状况。
  3. USB灯:根据光照传感器的数据,自动调节USB灯的亮度,为孵化环境提供适宜的光照条件。
实物资料
1
仿真资料
2
开题报告
3
设计说明书
4
答辩PPT
5
打包购买(包括实物资料+仿真资料+设计说明书+开题报告+答辩PPT)
6
