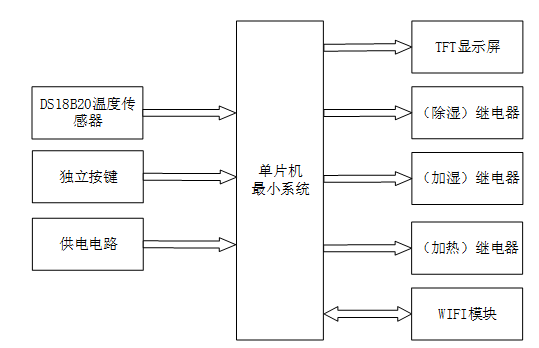

多功能空调控制系统的设计

中控部分：
本设计的核心控制器采用了STM32单片机。它作为整个系统的“大脑”，负责接收来自输入部分的数据，如温度传感器的读数、按键的输入信号等。在接收到这些数据后，STM32单片机通过内部预设的算法进行处理，然后根据处理结果向输出部分发送控制指令，如调整显示屏显示内容、控制继电器开关等。

输入部分：

• DS18B20温度传感器：该模块负责实时检测当前环境的温度，并将温度数据发送给STM32单片机。
• 独立按键：用户可以通过这些按键来切换空调的工作模式（如制冷、制热等）或关闭空调。按键的输入信号同样被STM32单片机接收。
• 供电电路：为整个系统提供稳定的电源，确保所有模块都能正常工作。

输出部分：

• TFT显示屏：该模块用于显示系统的基本信息，包括系统名称、空调的工作状态（如运行中、待机等）、当前的工作模式以及检测到的温度。
• 继电器：本设计使用了三个继电器，分别用于控制空调的开关、制热模式和制冷模式。STM32单片机通过控制继电器的通断来实现对空调的控制。
• WIFI模块：该模块实现了系统与手机云平台的连接。通过WIFI模块，系统可以将空调的状态和温度信息实时上传到手机，同时用户也可以通过手机云平台来远程控制空调，如切换工作模式等。这种设计不仅提高了系统的智能化水平，还为用户提供了更加便捷的控制方式。
