实物视频演示：
软件安装：
资料预览

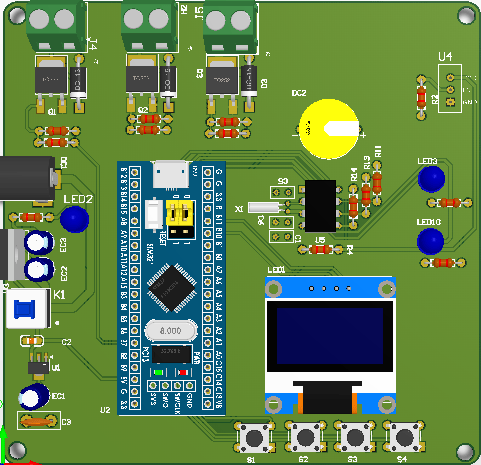

效果图：
总体资料：

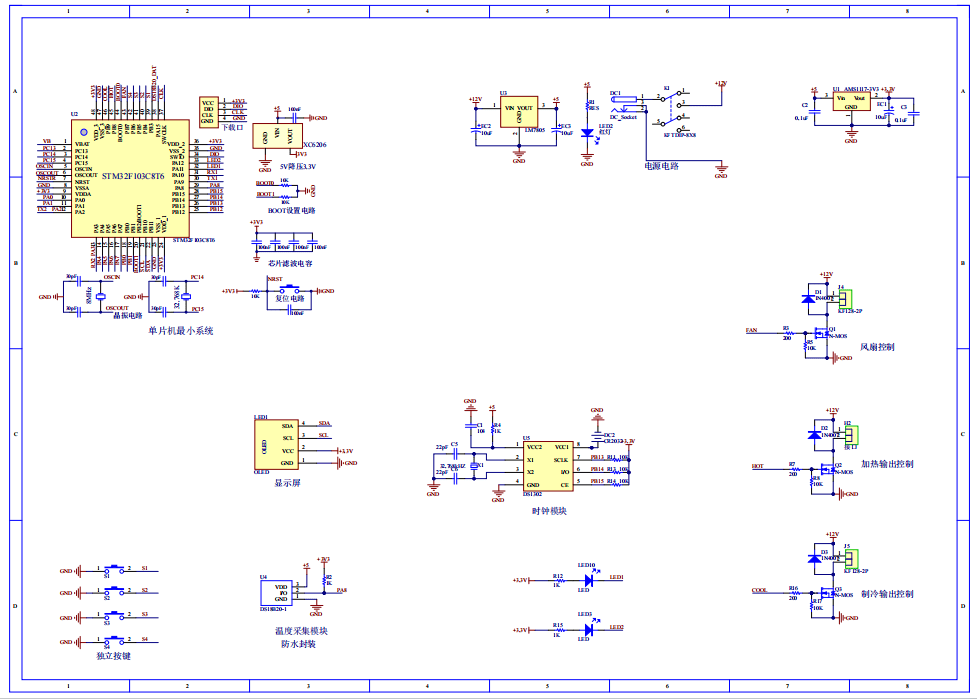

原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32单片机的恒温箱设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。系统输入由四部分组成，第一部分是DS1302时钟模块，通过该模块获取时间；第二部分是DS18B20温度采集模块，通过该模块检测当前温度；第三部分是独立按键，用于进行切换界面，设置温度和修改时间，控制恒温开启关闭；第四部分是供电电路，给整个系统进行供电。
输出由五部分组成，第一部分是OLED显示屏，显示温度、疫苗名称，设置温度/时间；第二部分是2个LED灯，当处于恒温状态下，两个LED灯均亮起；第三、四和五部分是三个MOS管控制，分别用于控制风扇工作、控制是否加热、控制是否制冷。

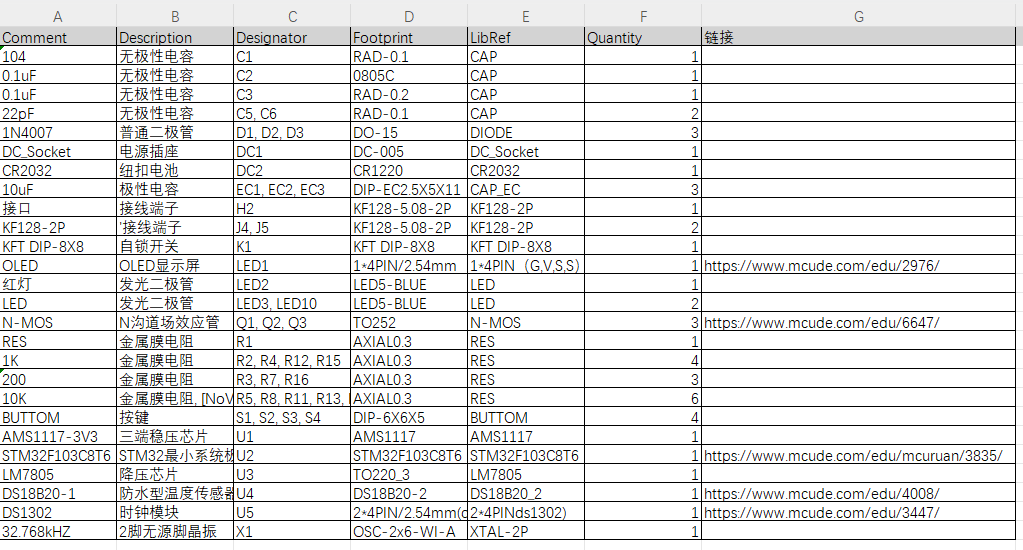

硬件清单：
