首页 实物视频演示 仿真视频演示 设计说明书预览 答辩PPT预览
实物视频演示：
软件安装：

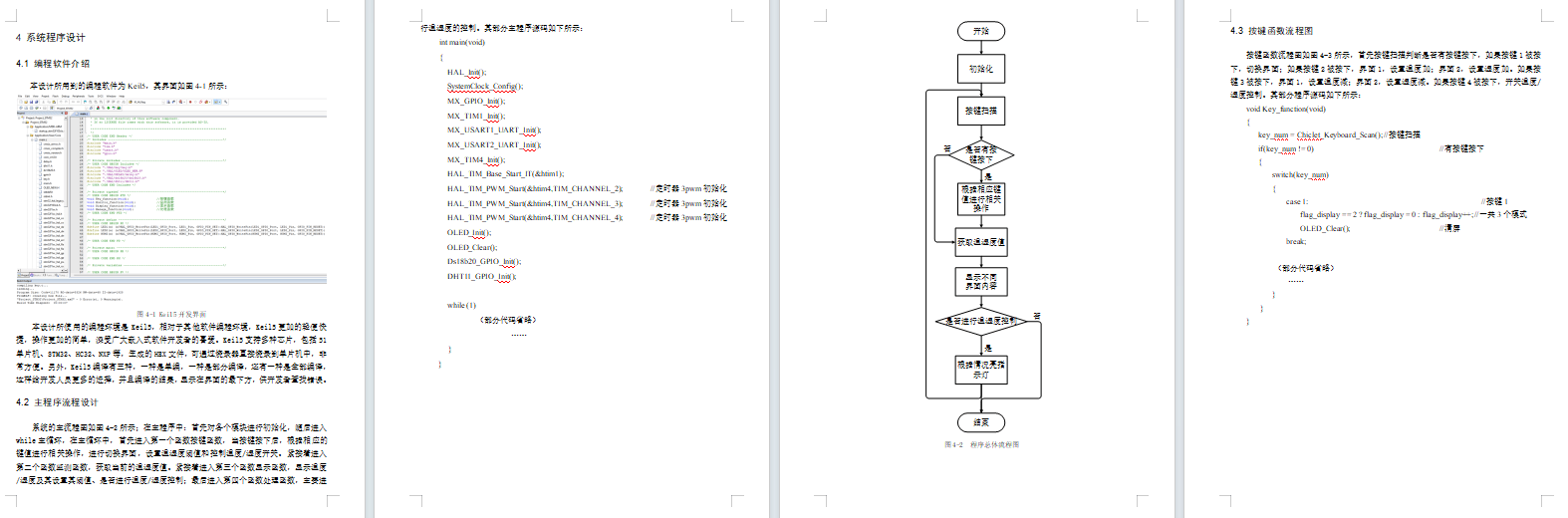

资料预览

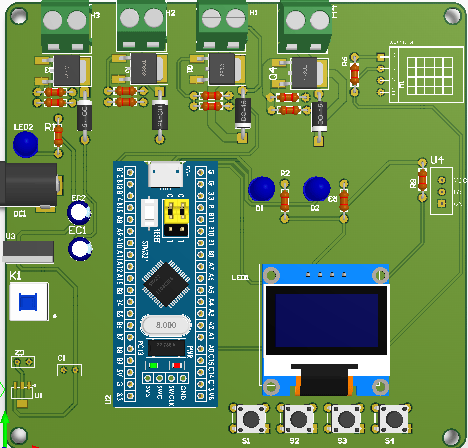

效果图：
总体资料：

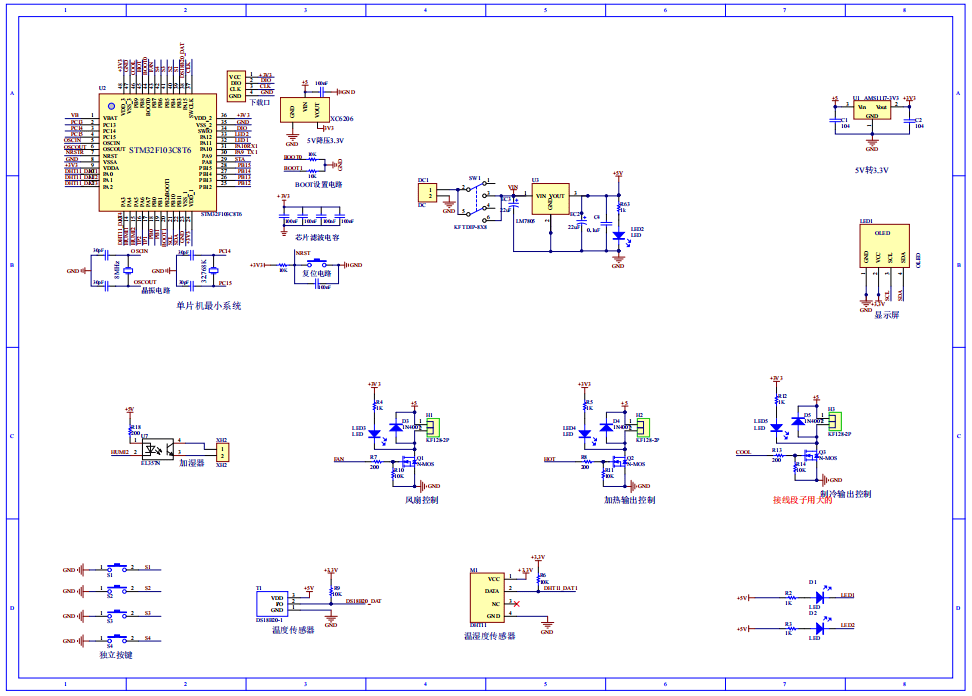

原理图：

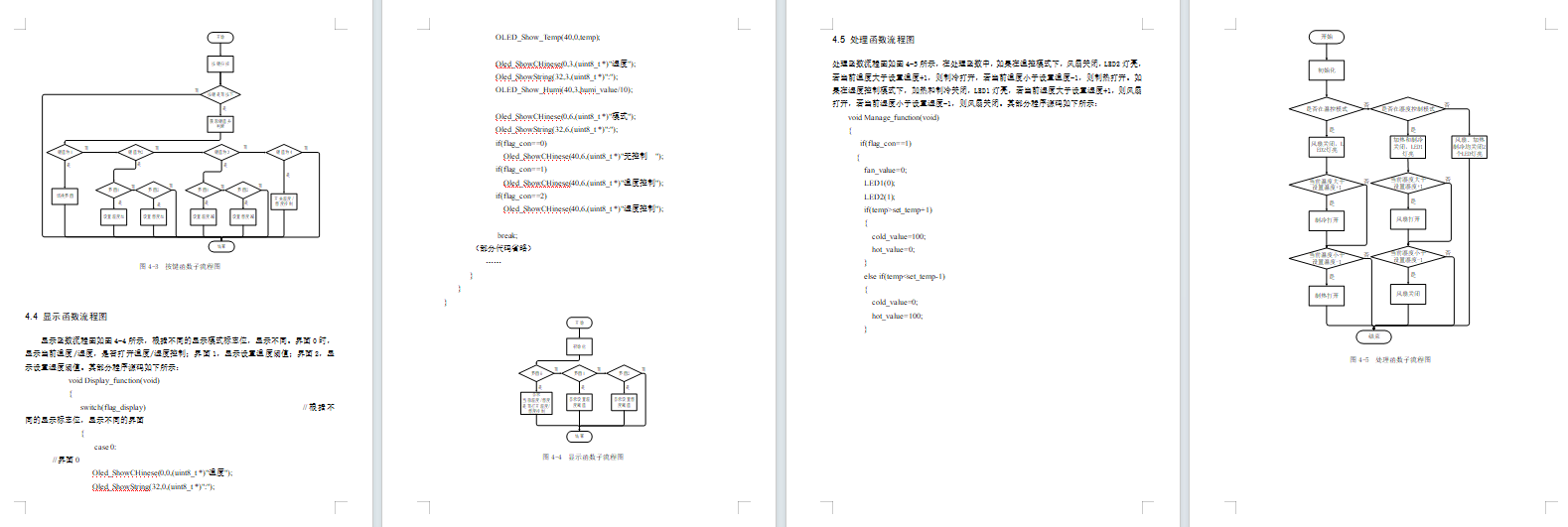

软件设计流程：

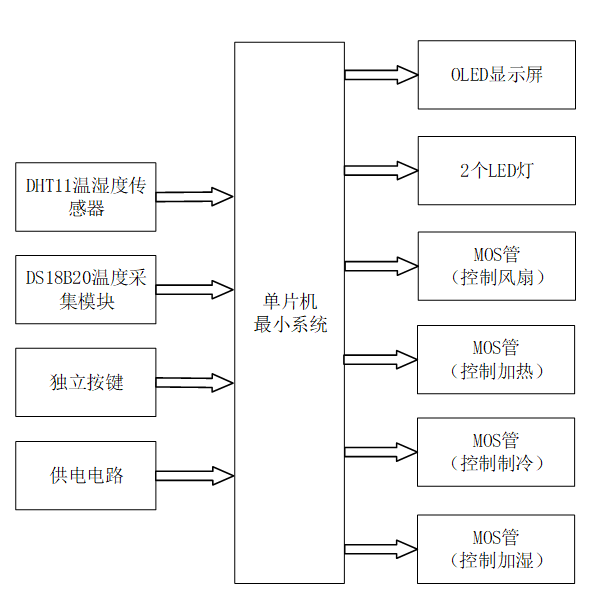

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于stm32的温湿度控制的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。系统输入由四部分组成，第一部分是DHT11温湿度传感器，通过该传感器获取湿度；第二部分是DS18B20温度采集模块，通过该模块检测当前温度；第三部分是独立按键，用于切换界面，设置温湿度阈值和控制温度/湿度开关；第四部分是供电电路，给整个系统进行供电。
输出由七部分组成，第一部分是OLED显示屏，显示温度/湿度及其设置其阈值、是否进行温度/湿度控制；第二部分是2个LED灯，用做是否开启温湿度控制的提示灯；第三、四、五和六部分是四个MOS管控制，分别用于控制风扇工作、控制是否加热、控制是否制冷、控制是否加湿。

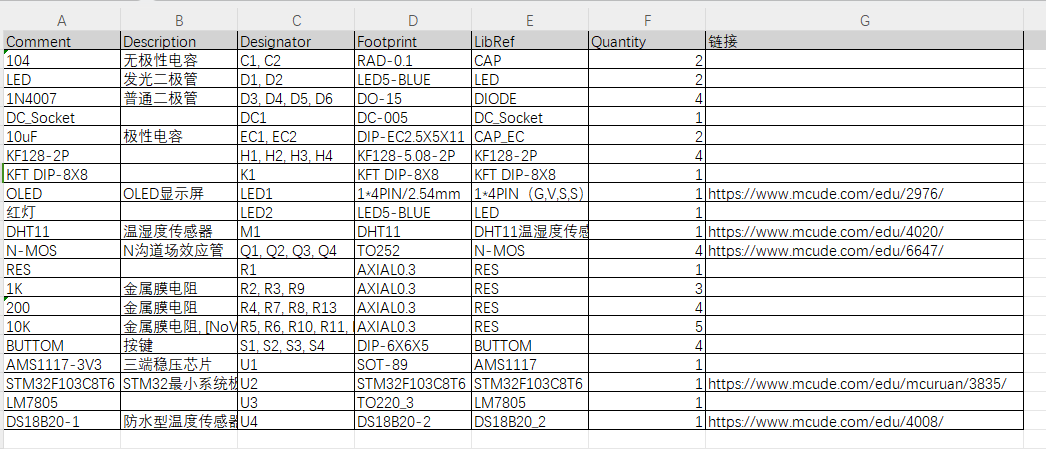

硬件清单：
