编号：

T5212305C

设计简介：

本设计是基于STC89C52的智能花盆，主要实现以下功能：

可以通过按键实现自动手动模式切换，设置湿度上下值，实现手动灌溉
可通过传感器检测土壤湿度、光照强度
当湿度低于阈值，进行报警，同时进行浇水，检测光强，低于阈值进行补光
通过蓝牙连接手机，可以查看温湿度，并且可以远程控制
具有三种浇水模式：手动模式、自动模式、时间模式
可通过水位传感器检测水箱水位

电源： 5V
传感器：温度传感器（DS18B20）、土壤湿度传感器（FC-28）、水位传感器
显示屏：LCD1602
单片机：STC89C52
执行器：继电器
人机交互：独立按键
通信模块：蓝牙模块（ECB02）

标签：STC89C52、LCD1602、DS18B20、FC-28、水位传感器、继电器、独立按键、ECB02、ADC0832

题目扩展：智能远程控制、智能环境监测

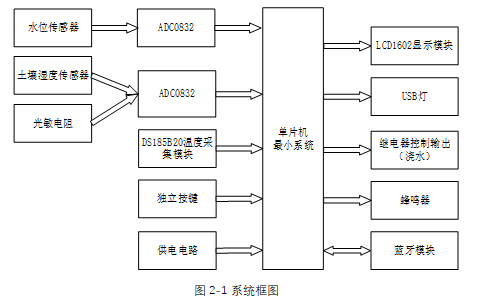

中控部分（STC89C52单片机）

• 负责协调整个系统，接收输入数据，进行处理，并控制输出设备。

输入部分

1. 环境监测：通过水位传感器、土壤湿度传感器、光敏电阻和DS18B20温度传感器收集环境数据。
2. 用户操作：通过独立按键接收用户指令，进行参数设置和模式切换。
3. 电源供应：为系统提供稳定的电源。

输出部分

1. 信息显示：使用LCD1602显示模块展示环境参数。
2. 环境控制：根据环境参数自动控制USB灯和继电器（用于补光和浇水）。
3. 警报与远程控制：通过蜂鸣器发出警报，蓝牙模块实现远程控制和数据上传。
