实物视频演示：
软件安装：
资料预览

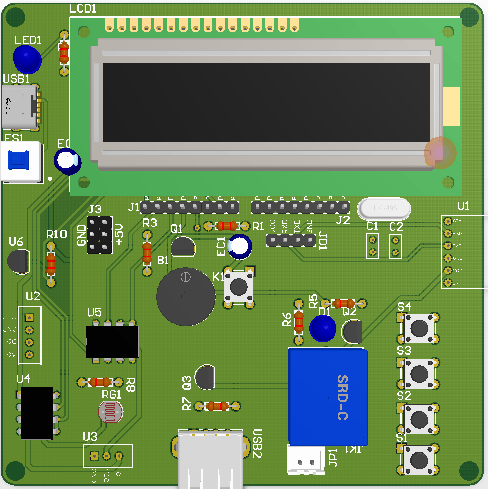

效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成基于单片机的智能花盆的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是水位传感器和ADC0832组成的，用于检测当前的水位值；第二部分是土壤湿度传感器和ADC0832组成的，用于检测当前土壤湿度值；第三部分是光敏电阻和ADC0832组成的，用于检测光照强度；第四部分是DS18B20温度采集模块，用于检测温度值；第五部分是独立按键，用于切换界面和模式、设置光照强度、温度、土壤湿度阈值，手动开启浇水继电器和USB灯；第六部分是供电电路，给整个系统进行供电。
输出由五部分组成，第一部分是LCD1602显示模块, 显示当前光照强度、土壤湿度值及其阈值，模式、温湿度、水位等；第二部分是USB灯，当光照强度小于其最小值时，灯打开补光；第三部分是继电器，土壤湿度小于其最小值时用于浇水；第四部分是蜂鸣器，当土壤湿度小于其最小值，蜂鸣器报警；最后一部分是蓝牙模块，通过该模块下发蓝牙指令具有与按键相同功能，同时可以将获取得数据上传手机。
硬件清单：
