智能抽油烟机控制器的设计

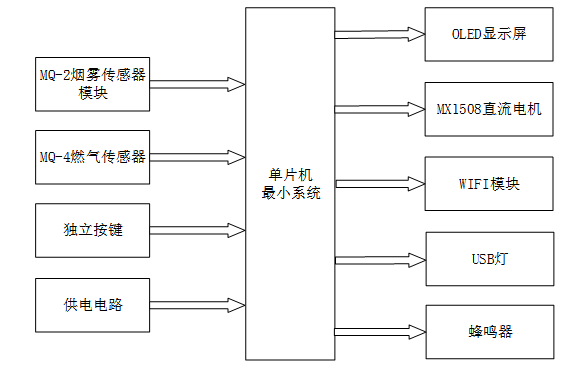

中控部分概述：

中控部分是本设计的核心，采用了STM32单片机作为控制器。其主要职责是接收来自输入部分的数据，包括烟雾浓度、燃气浓度、用户通过按键输入的指令以及供电状态等。STM32单片机对这些数据进行内部处理，根据预设的逻辑和算法，生成相应的控制信号，并发送给输出部分，以实现对抽油烟机的智能控制。

输入部分概述：

1. MQ-2烟雾传感器模块：该模块负责检测厨房内的烟雾浓度，并将检测到的数据发送给STM32单片机。通过该模块，系统能够实时了解厨房内的烟雾情况，为智能控制提供数据支持。

2. MQ-4燃气传感器模块：与MQ-2烟雾传感器类似，MQ-4燃气传感器模块用于检测厨房内的燃气浓度。其工作原理是将检测到的燃气浓度数据发送给STM32单片机，以便系统及时采取相应的安全措施。

3. 独立按键：用户通过独立按键可以实现对抽油烟机的手动控制，包括开关灯、风扇，设置风速加减档，切换工作模式以及关闭蜂鸣器等。这些按键输入为STM32单片机提供了用户指令，使其能够按照用户需求进行智能调整。

4. 供电电路：供电电路是整个系统的能量来源，为STM32单片机、传感器模块、显示屏、电机等提供稳定的5V直流电源。确保系统能够正常工作。

输出部分概述：

1. OLED显示屏：OLED显示屏用于实时显示抽油烟机的状态信息，包括风扇的运行状态、风速档位、烟雾和燃气浓度值等。通过该显示屏，用户可以直观地了解系统的运行状态。

2. MX1508直流电机：MX1508直流电机作为抽油烟机的动力源，根据STM32单片机的控制信号调节风速，模拟抽油烟机的实际工作。

3. WIFI模块：WIFI模块用于将系统检测到的烟雾、燃气浓度等信息上传至云平台，并通过手机端APP进行远程监控和控制。这一功能增强了系统的智能化和便捷性。

4. USB灯：USB灯用于厨房照明，其开关状态由STM32单片机根据用户需求进行控制。

5. 蜂鸣器：当系统检测到烟雾或燃气浓度超过预设阈值时，蜂鸣器会发出报警声，提醒用户注意安全。这一功能对于预防火灾和燃气泄漏等安全事故具有重要意义。
