基于单片机的智能太阳能热水器设计

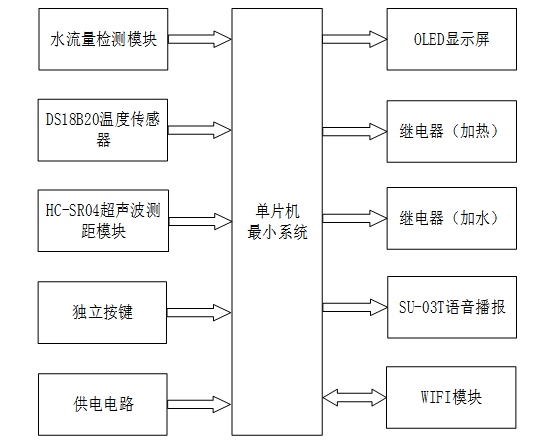

中控部分

本设计的核心控制器采用了STM32单片机，作为整个智能太阳能热水器系统的“大脑”。STM32单片机负责接收来自输入部分的数据，包括水流量、水温、水位、用户按键指令以及供电状态等。在接收到这些数据后，单片机通过内部预设的算法进行处理，根据处理结果向输出部分发出相应的控制指令。STM32单片机的强大计算能力和丰富的外设接口，使得系统能够实现复杂的控制逻辑和高效的数据处理。

输入部分

1. 水流量检测模块：采用YF-S401水流量传感器，实时监测热水器中的水流量，为系统提供实时的水流量数据。
2. DS18B20温度传感器：用于精确测量热水器中的水温，为系统提供温度控制的基础数据。
3. HC-SR04超声波测距模块：通过发射和接收超声波信号，计算热水器中的水位高度，确保水位在安全范围内。
4. 独立按键：提供用户界面，允许用户切换显示界面、开关加热和加水功能，以及设置温度和水位阈值。
5. 供电电路：为整个系统提供稳定的5V电源，确保各模块正常工作。

输出部分

1. OLED显示屏：直观显示系统名称、水温、水位、水流量值以及用户设置的水温和水位阈值，提供友好的人机交互界面。
2. 继电器控制：通过两个继电器分别控制加热器和水泵的开关，实现加热和加水的功能。
3. SU-03T语音播报：当水温超过设定阈值或水位过低时，自动播报提醒用户，增加系统的安全性和可靠性。
4. WIFI模块：采用ESP8266模块，实现与云平台的连接，上传系统数据至云端，同时允许用户通过手机APP远程设置温度和水位阈值，实现远程监控和控制功能。
