实物视频演示：
软件安装：

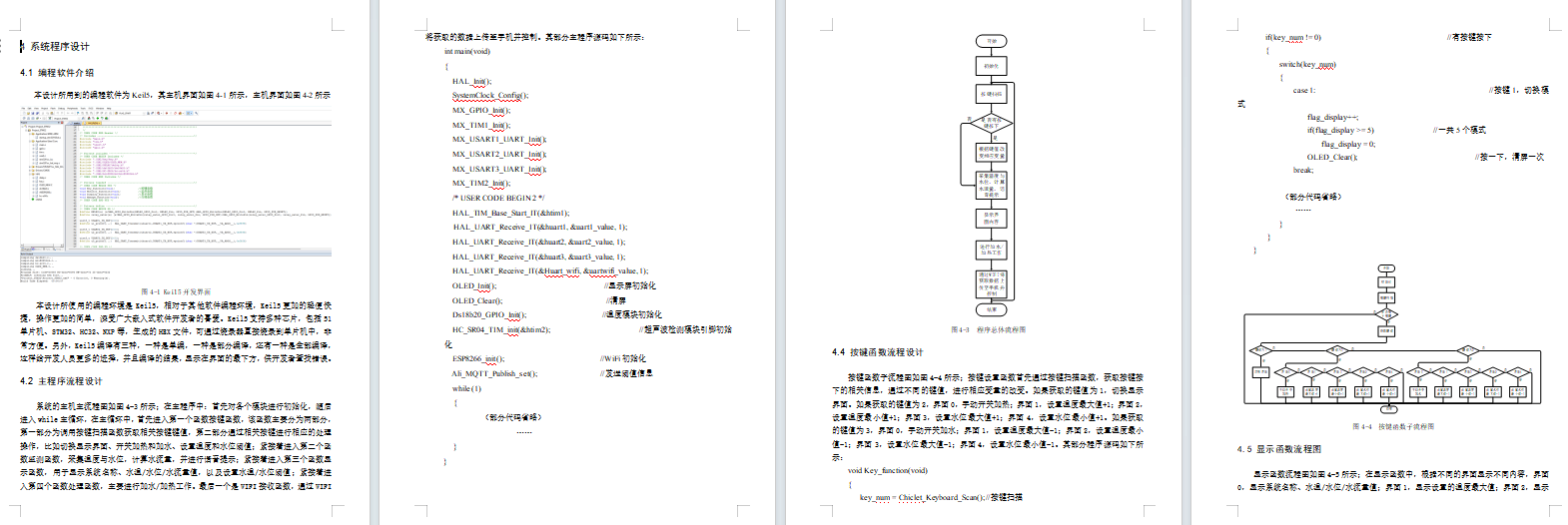

资料预览

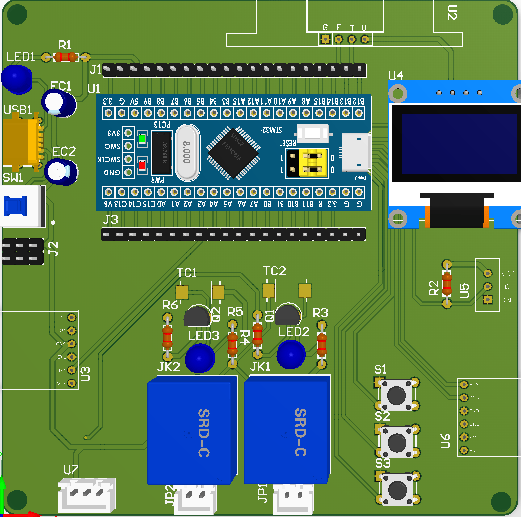

效果图：
总体资料：

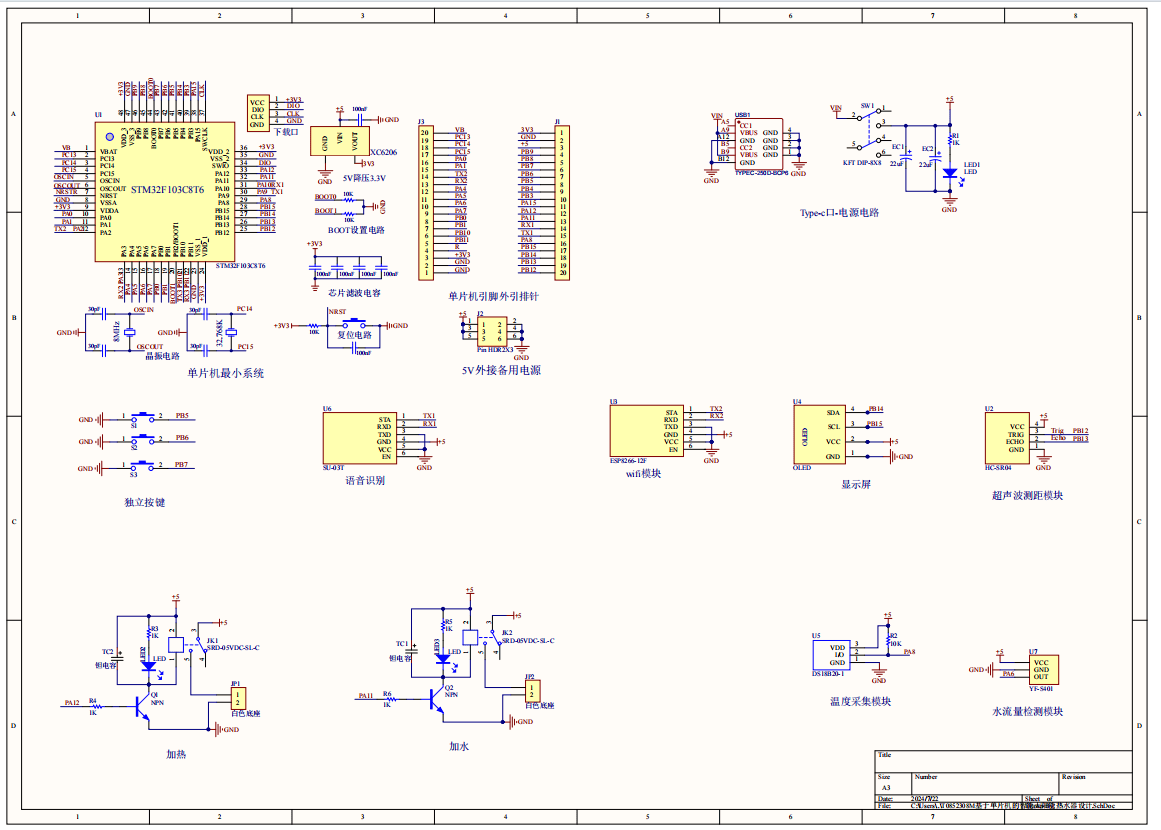

原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能太阳能热水器系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是水流量检测模块，用于检测当前的水流量情况；第二部分是DS18B20温度传感器，可以检测出当前水温；第三部分是HC-SR04超声波测距模块，通过该模块来检测水位值；第四部分是独立按键，用于切换显示界面、开关加热和加水、设置温度和水位阈值；第五部分是供电电路，给整个系统供电。输出由五部分组成，第一部分是OLED显示屏，用于显示系统名称、水温/水位/水流量值，以及设置水温/水位阈值；第二、三部分是两个继电器控制，分别进行加热、加水；第四部分是SU-03T语音播报，当水温大于其阈值、水位过低进行播报；最后一部分是WIFI模块，可以上传获取的数据至云平台，同时通过手机可以设置温度和水位阈值。

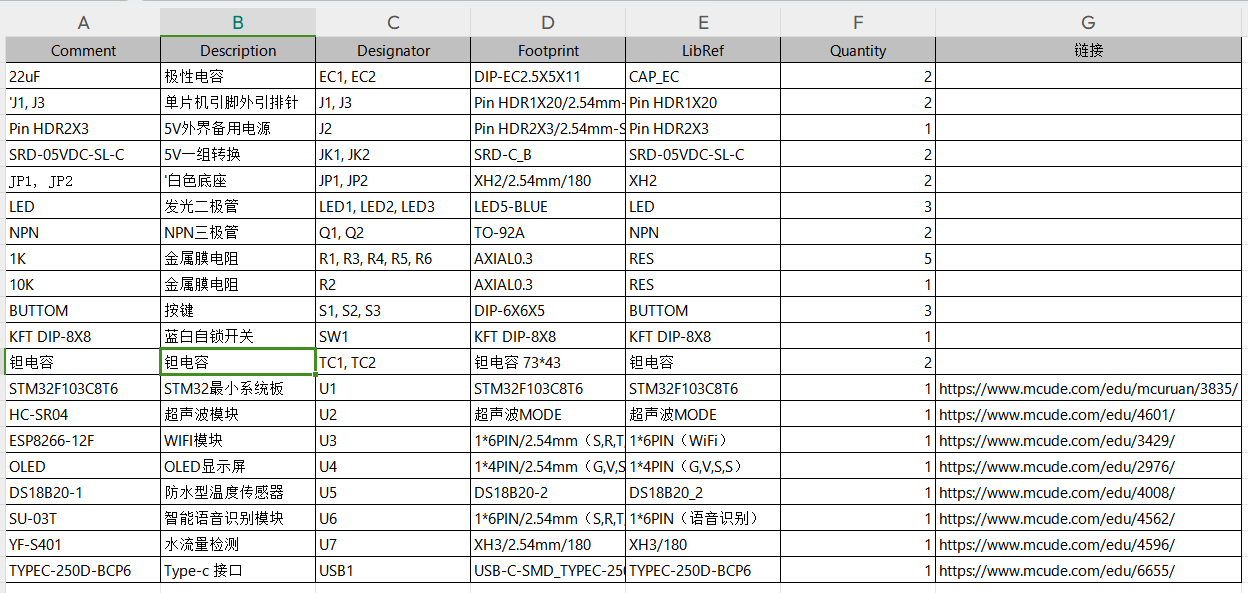

硬件清单：
