基于单片机的智能奶瓶

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T5332310M

设计简介：

本设计是基于单片机的智能奶瓶，主要实现以下功能：

通过称重模块进行奶瓶称重，进行显示屏显示重量
通过非接触式温度传感器进行测温
通过设定恒温温度，当温度低于恒温温度时，开启加热器加热片加热，起到恒温的作用
具有三盏LED指示灯，对红外检测温度进行指示，检测温度25-35度、35-50度、大于50度，三种温度进行开启对应指示灯
当奶瓶温度超过50度时进行蜂鸣器报警，提醒，防止烫伤
可通过按键实现控制加热或停止加热，消毒和定时加热功能
通过WiFi手机APP端控制开启加热关闭加热等无线控制

电源： 5V
传感器：非接触式温度传感器（MLX90614ESF）、称重传感器（HX711）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加热片（N-MOS），紫外灯（继电器），LED灯，蜂鸣器
人机交互：独立按键，WiFi

标签：STM32、OLED12864、MLX90614ESF、HX711，LED,蜂鸣器,N-MOS

题目扩展：基于单片机的温度控制系统、基于单片机的智能水杯、基于物联网的智能奶瓶

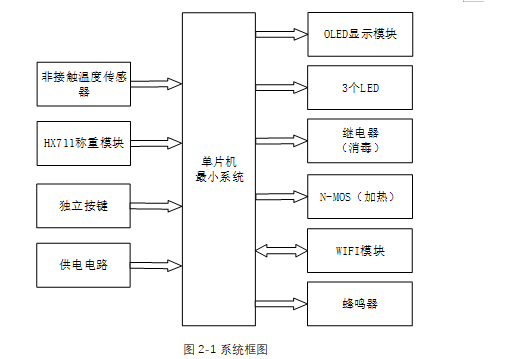

基于STM32单片机的智能奶瓶系统主要包含三个核心部分：中控、输入和输出，其功能概况如下：

中控部分

• STM32单片机：作为系统大脑，负责接收输入数据，处理信息，并控制输出。

输入部分

• 非接触温度传感器：监测奶液温度。
• HX711称重模块：测量奶液重量。
• 独立按键：用户操作界面，用于设置和控制。
• 供电电路：为系统提供电源。

输出部分

• OLED显示模块：展示温度、重量等奶瓶状态信息。
• LED灯：指示不同温度区间。
• 继电器：控制定时消毒功能。
• N-MOS管：控制加热，保持奶液适宜温度。
• WIFI模块：实现数据上传和远程控制。
• 蜂鸣器：高温报警提示。

该系统通过集成多种传感器和执行器，为家长提供实时监测和智能控制奶瓶温度、重量、消毒和加热等功能，同时支持远程操作和数据监控，以确保喂养的便捷性和安全性。
