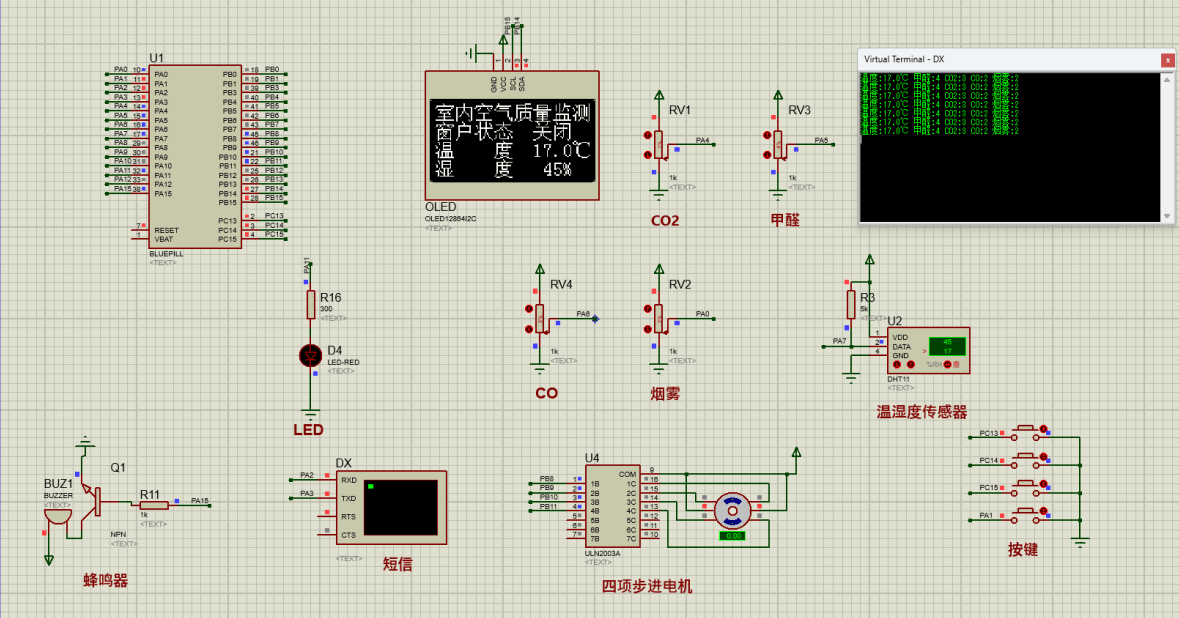

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于stm32室内空气质量监测控制系统的设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由七部分组成，第一部分是MQ-2烟雾传感器，用于检测当前的烟雾物值；第二部分是DHT11温湿度传感器，用于检测当前的温湿度值；第三部分是甲醛传感器，用于检测当前的甲醛浓度值；第三部分是甲醛检测模块，用于检测当前的甲醛浓度值；第四部分是MQ-7气体传感器，用于检测当前的CO浓度值；第五部分是CO2检测模块，用于检测当前的二氧化碳浓度值；第六部分是独立按键，用于切换界面，开关窗户、关闭声光报警。最后一部分是供电电路，给整个系统供电。
输出由五部分组成，第一部分是OLED显示屏，切换界面，开关窗户、关闭声光报警；第二部分是ULN2003步进电机驱动，用于模拟窗户的开关；第三部分和第四部分分别是LED灯、蜂鸣器，两者组合形成声光报警系统，当采集到的数据信息过高进行声光报警提醒；最后一部分是GSM模块，将获取的空气质量数据通过短信形式发送给手机。
硬件清单：
