基于STM32的家用医药箱

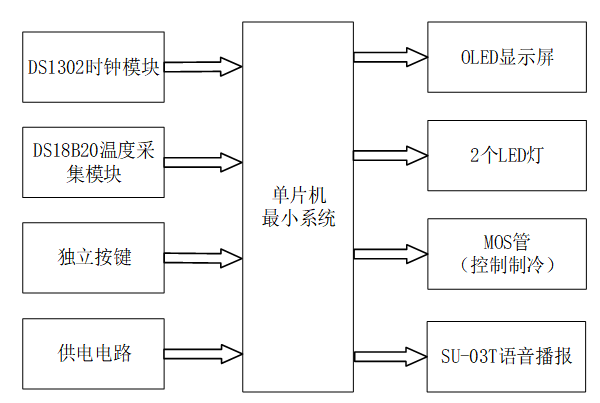

中控部分概述：

本设计的中控核心采用了STM32单片机，它扮演着数据处理与指令发出的关键角色。STM32单片机负责接收来自各个输入模块的数据，如时间、温度、用户按键操作等，并在其内部进行逻辑运算和数据处理。根据处理结果，单片机向输出模块发送控制指令，如显示信息、点亮LED指示灯、控制制冷片工作或触发语音提醒等。STM32单片机的强大处理能力和丰富的外设接口，使得整个系统能够高效、稳定地运行。

输入部分概述：

1. DS1302时钟模块：该模块为系统提供准确的时间信息，用于记录药品存储时间和设置吃药提醒时间。

2. DS18B20温度采集模块：该模块实时监测医药箱内的温度，确保药品在适宜的条件下保存。

3. 独立按键：用户通过按键进行界面切换、温度设置、时间修改以及恒温功能的开启与关闭，实现与系统的交互。

4. 供电电路：为整个系统提供稳定的5V电源，确保各个模块能够正常工作。

输出部分概述：

1. OLED显示屏：清晰显示药品存储信息、时间、温度、吃药提醒剩余时间等，为用户提供直观的视觉反馈。

2. LED指示灯：通过两个LED灯的不同状态，指示医药箱的存储状态和制冷状态，方便用户了解系统当前的工作情况。

3. MOS管控制：MOS管作为执行器，根据STM32单片机的指令，控制制冷片的开启与关闭，实现医药箱内的恒温控制。

4. SU-03T语音播报：当达到预设的吃药时间时，语音模块会自动播报提醒，确保用户不会错过服药时间。
