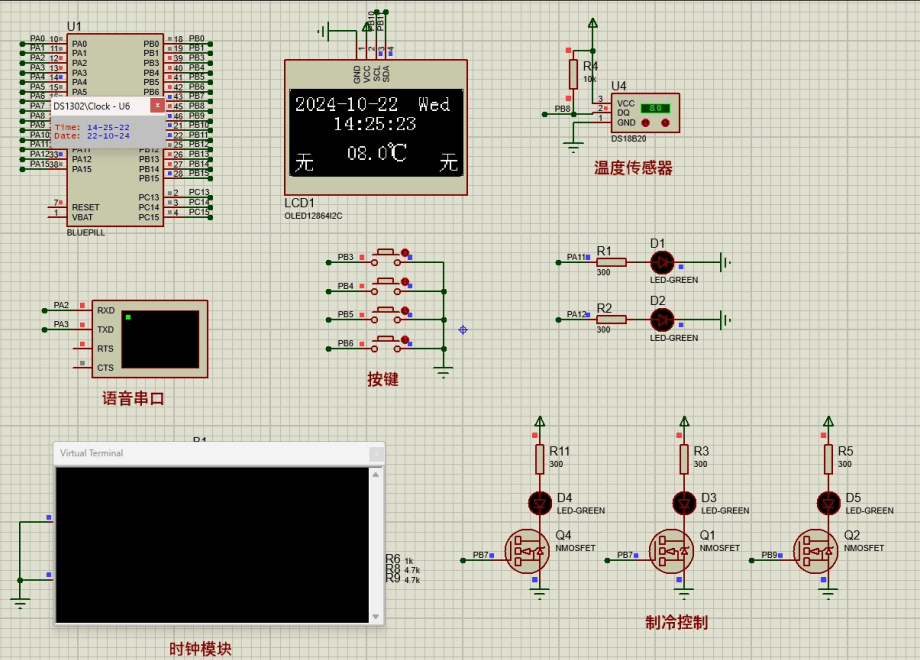

仿真视频演示：
软件安装：
资料预览
效果图：

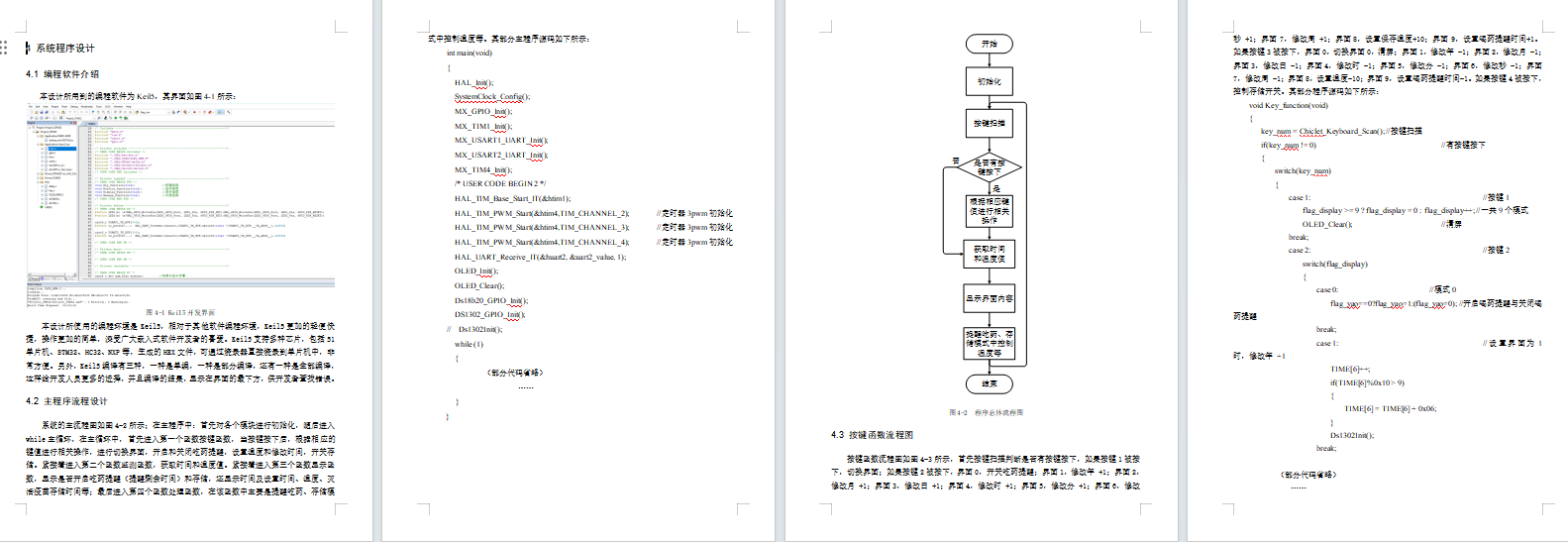

总体资料：

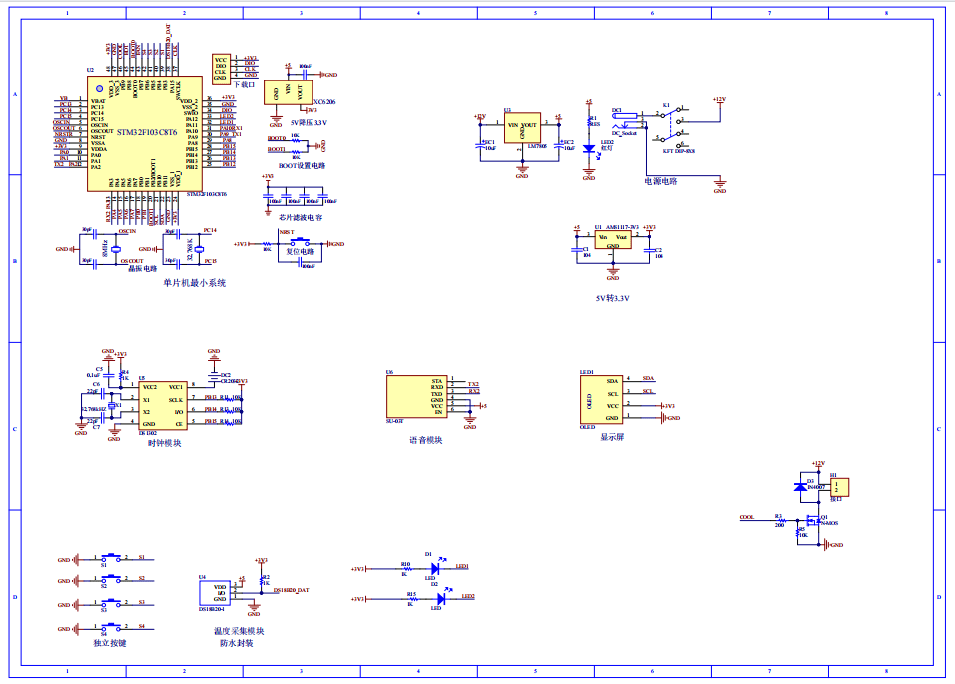

原理图：

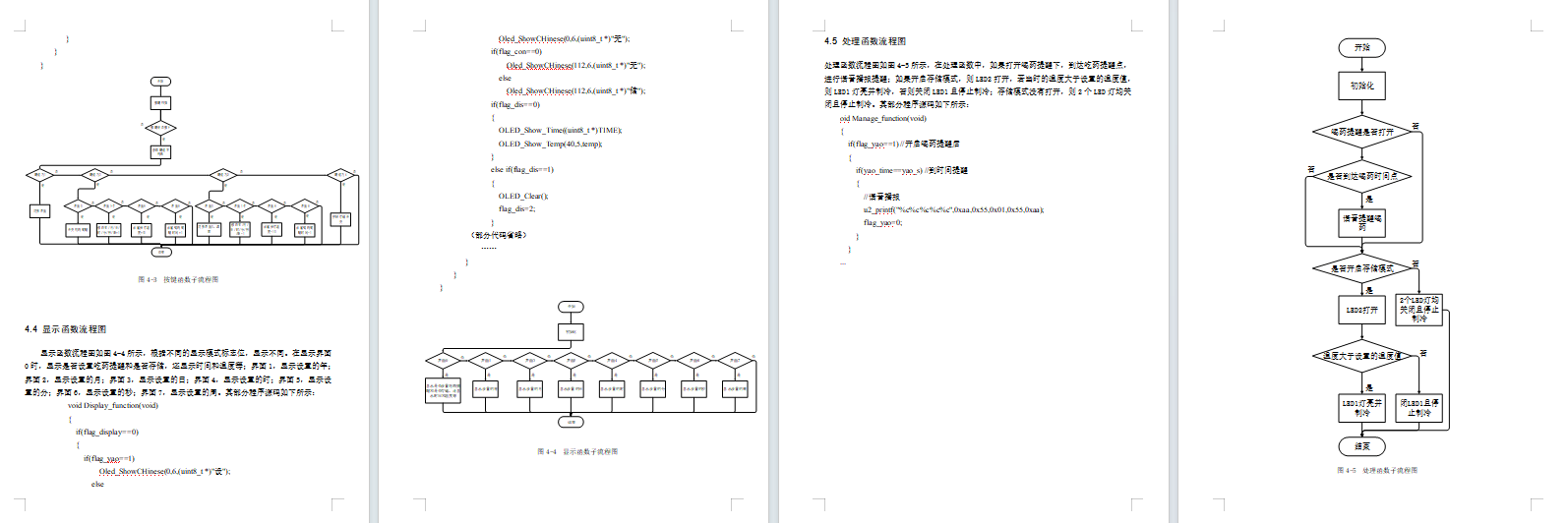

软件设计流程：

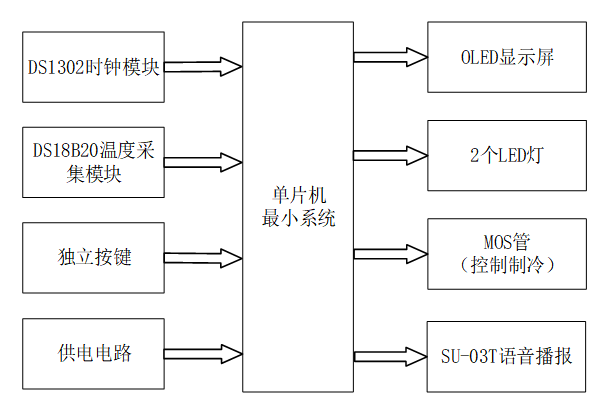

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32单片机的家园医药箱设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。系统输入由四部分组成，第一部分是DS1302时钟模块，通过该模块获取时间；第二部分是DS18B20温度采集模块，通过该模块检测当前温度；第三部分是独立按键，用于进行切换界面，设置温度和修改时间，控制恒温开启关闭；第四部分是供电电路，给整个系统进行供电。
输出由四部分组成，第一部分是OLED显示屏，显示是否开启吃药提醒（提醒剩余时间）和存储，还显示时间及设置时间、温度、灭活疫苗存储时间等；第二部分是2个LED灯，当存储开启时亮一个灯，存储时进行制冷时亮另一个灯；第三部分是MOS管控制，用于控制是否存储制冷。最后一部分是SU-03T语音播报，到吃药时间点进行语音提醒吃药。

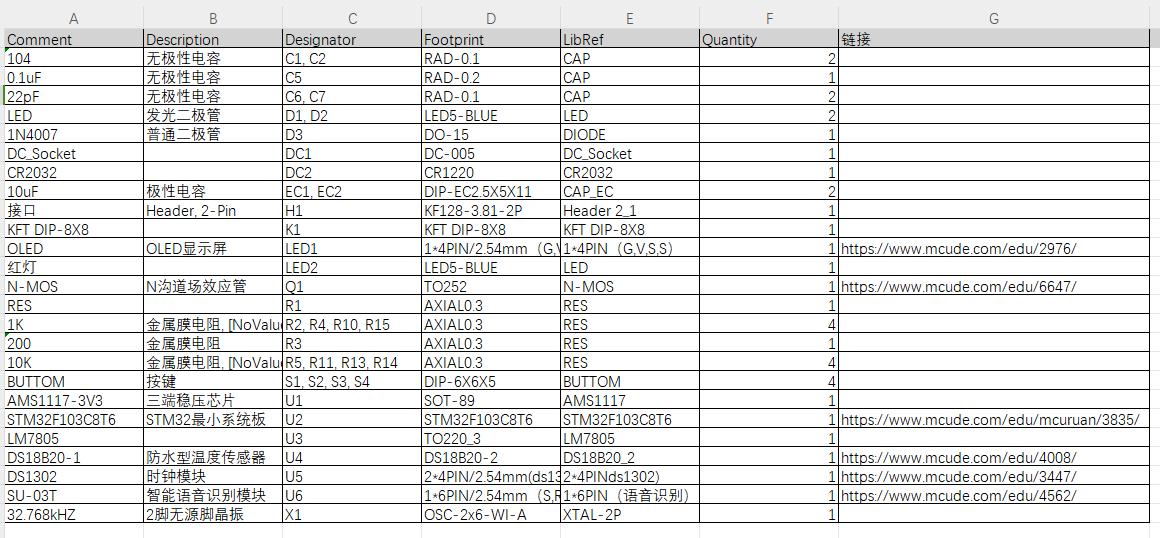

硬件清单：
