实验室信息化管理系统设计与实现

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T0922309M

设计简介：

本设计是基于单片机的实验室信息化管理系统设计，主要实现以下功能：

通过温湿度传感器检测温湿度
通过光敏电阻监测光强
通过烟雾传感器检测烟雾
通过红外对管检测是否有人，当检测到外人进入实验室，进行报警，语音提示：“请注意，非法侵入”
通过RFID模块进行读卡，当检测到实验室的设备离开实验室，通过语音模块播报提醒：“请注意，设备不可移动”
通过oled显示温湿度，烟雾，光强，模式等信息
通过按键设置阈值，超过阈值报警
通过WiFi模块连接手机APP，实现远程监控

电源： 5V
传感器：温湿度传感器（DHT11）、红外对管（FC-33）、烟雾传感器（MQ-2）、光敏电阻
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器，语音模块（SU-03T）
人机交互：独立按键，WiFi模块（ESP8266）,RFID模块（RC522）

标签：STM32、OLED12864、DHT11、FC-33、MQ-2、SU-03T、ESP8266、RC522

题目扩展：基于物联网的实验室信息化管理系统设计、基于单片机的防盗系统设计、基于单片机的实验室防盗管理系统设计

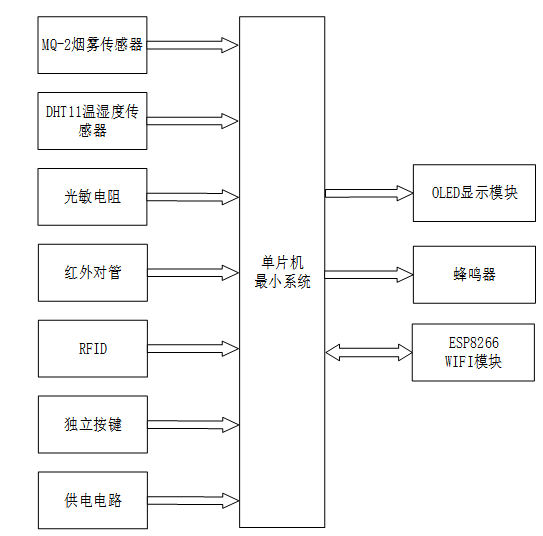

实验室信息化管理系统设计与实现可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
