基于单片机的多功能行李箱设计与实现

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T1982310M

设计简介：

本设计是基于单片机的多功能行李箱设计与实现，主要实现以下功能：

通过称重模块实时监测行李箱内物品的重量，并通过显示屏将重量信息展示给用户
通过加速度传感器和声音传感器等模块，实现对行李箱的震动和声音异常的监测
当行李箱被非法打开或遭受异常干扰时，系统触发报警并通过蜂鸣器和显示等方式提醒用户
通过舵机模拟行李箱锁
通过指纹识别模块实现行李箱的安全解锁功能
通过oled实现对行李箱状态、指纹识别结果、报警信息、重量信息和时间等内容的显示
通过按键设置时间，指纹等

电源： 5V
传感器：压力传感器（HX711）、加速度传感器（ADX345）、声音传感器（sound）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：舵机（SG90），蜂鸣器
人机交互：独立按键，指纹模块（AS608），时钟模块（DS1302）

标签：STM32、OLED12864、HX711、ADX345、sound、SG90、AS608、DS1302

题目扩展：基于单片机的储物盒系统、基于物联网的智能行李箱设计与实现、智能行李箱系统

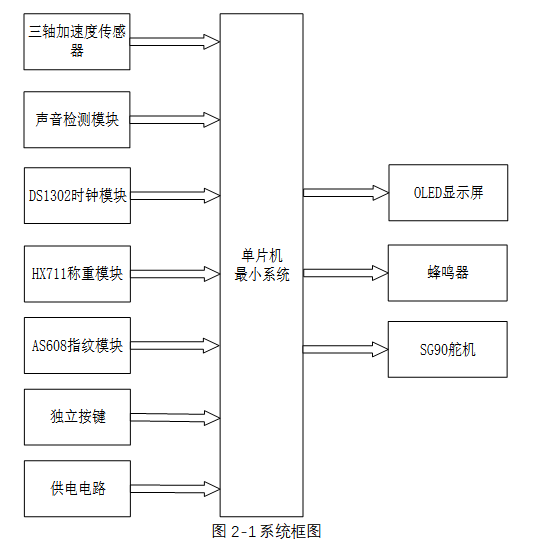

基于STM32单片机的多功能行李箱设计集成了多种传感器和控制模块，提供了丰富的功能和高度的安全性。下面是每个部分的简单功能概述：

中控部分（STM32单片机）

• 核心控制器：作为整个系统的核心，负责协调输入和输出，处理数据和控制逻辑。
• 数据采集：接收来自输入部分的震动频率、声音值、时间、物品重量、指纹信息等数据。
• 数据处理：对采集到的数据进行分析和处理，如检测异常、验证指纹等。
• 控制输出：根据处理结果，控制输出部分的显示、报警和锁的开关。

输入部分

1. 三轴加速度传感器：检测行李箱的震动频率，用于防盗和异常检测。
2. 声音检测模块：监测周围的声音值，用于声音触发的报警。
3. DS1302时钟模块：提供准确的时间信息，用于时间相关的功能，如记录异常事件的时间。
4. HX711称重模块：测量行李箱内物品的重量，提供重量信息。
5. AS608指纹模块：用于指纹的采集和验证，实现安全开锁。
6. 独立按键：提供物理交互界面，用于操作设置和紧急情况处理。
7. 供电电路：为整个系统提供稳定的电源，确保系统正常运行。

输出部分

1. OLED显示屏：显示重量、行李箱状态、报警情况和时间设置，提供直观的用户界面。
2. 蜂鸣器：在声音或震动超过阈值，或锁异常时发出报警声，提醒用户或威慑潜在的盗窃者。
3. SG90舵机：控制行李箱锁的开关，实现自动开锁和上锁功能。
