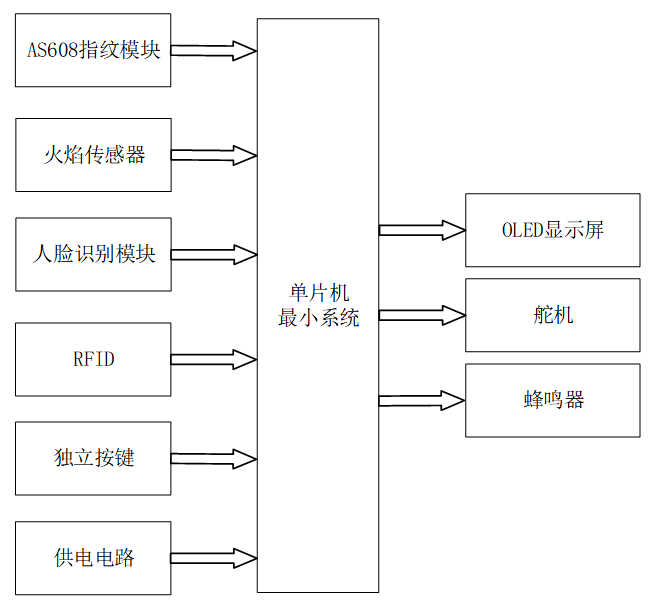

基于单片机的智能门禁系统

中控部分：以STM32单片机为核心，负责接收来自输入部分的各类数据，如指纹信息、火焰状态、人脸信息、RFID卡信息、按键指令以及供电状态等。单片机对这些数据进行处理和分析，根据预设的逻辑和算法，控制输出部分的响应，如显示信息、模拟门的开关动作以及发出报警声音等。

输入部分：

• AS608指纹模块：用于指纹的录入、识别和解锁，提供高精度的身份验证功能。
• 火焰传感器：实时监测环境中的火焰情况，一旦检测到火焰，立即向单片机发送信号。
• 人脸识别模块：支持人脸录入和解锁，提高门禁系统的安全性和便捷性。
• RFID模块：作为门禁通行卡使用，用户可以通过刷卡进行身份验证。
• 独立按键：提供开关门、添加/删除指纹等功能的操作接口。
• 供电电路：为整个系统提供稳定的电源供应，确保系统的正常运行。

输出部分：

• OLED显示屏：显示系统名称、门的状态、指纹/卡的操作结果以及火焰检测状态等信息，提供直观的视觉反馈。
• 舵机：模拟门的开关动作，根据单片机的指令执行开门或关门操作。
• 蜂鸣器：在识别卡、添加或注销卡、检测到火焰或人脸识别失败等情况下发出报警声音，提醒用户注意。
