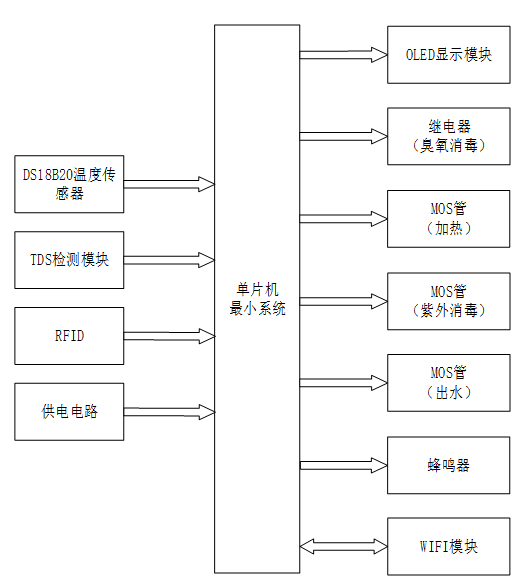

基于STM32的饮水机监控报警系统

中控部分概述：

中控部分是本设计的核心，采用了STM32单片机作为主控制器。它的主要功能是接收来自输入部分的各种数据，如温度、浑浊度、RFID卡信息等，并通过内部程序进行处理。处理后的数据会用来控制输出部分，如显示信息、控制加热、消毒、出水等操作。STM32单片机以其强大的数据处理能力和稳定的性能，确保了整个系统的稳定运行。

输入部分概述：

1. DS18B20温度传感器：用于实时监测饮水机内水的温度，确保水温在安全、适宜的范围内。传感器将温度数据转化为电信号，传输给STM32单片机进行处理。

2. TDS检测模块：用于检测饮水机内水的浑浊度，即水中杂质的含量。通过该模块，可以及时发现水质问题，保障饮水安全。

3. RFID模块：用于实现刷卡扣费、充值、录入、删除等操作。用户通过刷卡，可以方便地进行消费和管理账户。

4. 供电电路：为整个系统提供稳定的电源，确保各个模块能够正常工作。

输出部分概述：

1. OLED显示模块：用于显示系统名称、水位、浑浊度、账户金额和消费记录等信息，以及进行充值和对卡管理等操作。OLED显示屏以其高清晰度和低功耗，为用户提供了良好的交互体验。

2. 继电器：用于模拟控制臭氧消毒设备，通过STM32单片机的控制，可以实现对饮水机内水的消毒处理。

3. MOS管：分别用于控制加热、紫外消毒和出水工作。通过STM32单片机的控制，可以实现对这些功能的精准控制，确保饮水机能够按照用户需求进行工作。

4. 蜂鸣器：当浑浊度超过设定的阈值时，蜂鸣器会发出报警声，提醒用户及时处理水质问题。

5. WIFI模块：用于将获取的数据上传至云平台，并允许用户通过云平台对系统进行设置和监控。通过WIFI模块，可以实现远程管理和控制，提高了系统的便捷性和智能化水平。
