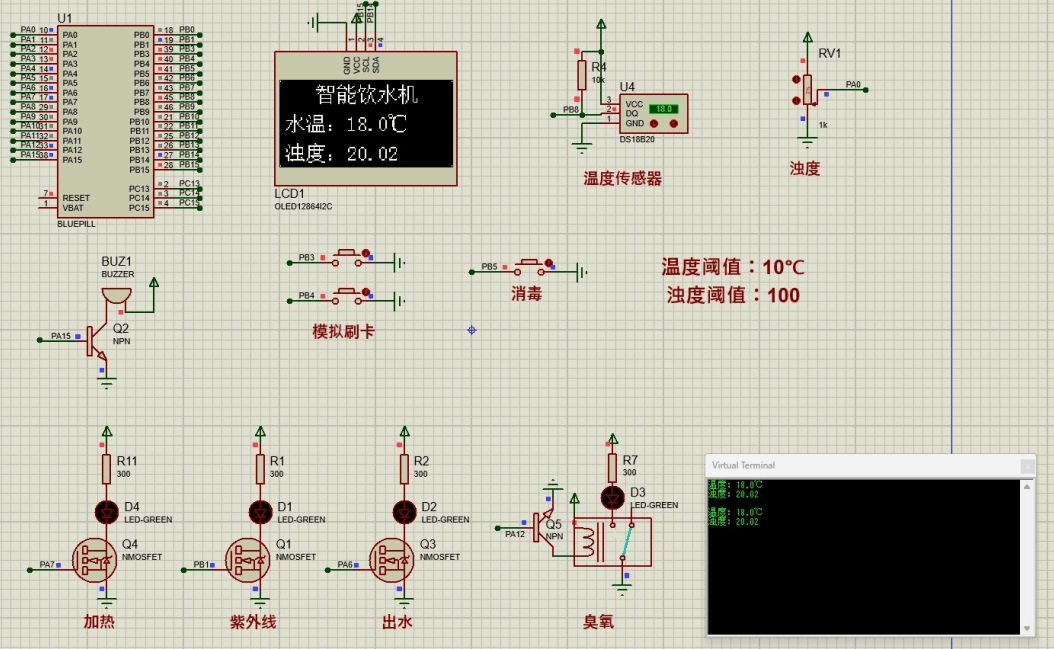

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32单片机的饮水机监控报警系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由四部分组成，第一部分是DS18B20温度传感器，通过该传感器检测水的温度值；第二部分是TDS检测模块，通过该模块用于检测饮水机内浑浊度情况；第三部分是RFID，通过该模块刷卡扣费，充值、录入、删除等操作；最后一部分是供电电路，给整个系统供电。
输出由七部分组成，第一部分是OLED显示模块，显示系统名称、水位、浑浊度，账户金额和消费，以及充值和对卡管理等；第二部分是继电器，用于模拟控制臭氧消毒；第三、四和五部分是三个MOS管，分别用于控制加热、紫外消毒和出水工作；第六部分是蜂鸣器，通当浑浊度超过其阈值，蜂鸣器报警；最后一部分是WIFI模块，通过该模块将获取的数据上传至云平台并进行设置。
硬件清单：
