基于单片机的安全自动门系统设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T4852310M

设计简介：

本设计是基于单片机的安全自动门系统设计，主要实现以下功能：

通过非接触式温度传感器检测温度
通过红外传感器检测是否有人
通过超声波模块检测距离
使用步进电机模拟自动门开关，继电器模拟消毒
通过蜂鸣器和led灯进行温度不正常，声光报警以及语音提示，短信提醒
通过人脸识别门口进行识别开门
通过按键进行手动开门，阈值设置等
通过oled显示屏显示温度，距离等信息

电源： 5V
传感器：非接触式温度传感器（GY-906）、红外对管（FC-33），超声波测距（HC-SR04）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：步进电机（ULN2003），蜂鸣器，led灯，继电器
人机交互：独立按键，GSM（SIM900），语音模块（SU-03T）,人脸识别（TX510）

标签：STM32、OLED12864、GY-906、FC-33、HC-SR04、ULN2003、SIM900、SU-03T、TX510

题目扩展：智能消毒门系统、智能防疫门系统、智能自动安全门系统

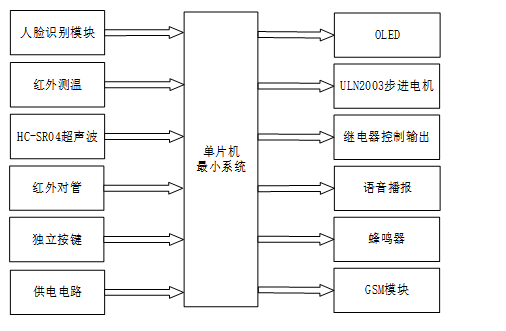

1. 中控部分（STM32单片机）：智能门锁系统
   • 作为系统的核心，负责接收输入数据并控制输出。
2. 输入部分：
   • 人脸识别模块：识别人脸，确保安全访问。
   • 红外测温模块（MLX90614）：检测环境温度。
   • 超声模块（HC-SR04）：测量距离，判断物体或人的位置。
   • 红外对管：检测门区是否有人进入。
   • 独立按键：手动控制和设置系统参数。
   • 供电电路：为系统提供电力。
3. 输出部分：
   • OLED显示模块：显示距离、温度等信息。
   • 步进电机及驱动模块：控制门的自动开关。
   • 继电器控制输出：控制消毒过程。
   • 语音播报模块（SU-03T）：播报温度状态和门状态。
   • 蜂鸣器：温度超标时发出警报。
   • GSM模块：发送报警信息至手机。
