编号：

T4752310M

设计简介：

本设计是基于STM32单片机的智能家居系统，主要实现以下功能：

通过温湿度传感器检测温度湿度，来自动控制空调开关（加热制冷），加湿器的开关
通过光照传感器检测光照强度，自动开启或关闭照明设备（LED）
通过火焰传感器检测火灾，进行蜂鸣器报警通知
通过烟雾传感器检测烟雾浓度，开关窗帘
通过语音识别模块（SU-03T）：能够通过语音指令实现对系统的控制；
通过继电器模拟门以及热水器
通过蓝牙模块进行开锁和开热水器
通过oled显示屏显示参数
通过按键设置参数阈值，完成自动控制，以及通过按键和语言调整手动控制模式

电源： 5V
传感器：温湿度传感器（DHT11）、光照传感器（BHV1750），烟雾传感器（MQ-2），火焰传感器（Fiying）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：空调制冷制热（N-MOS），门锁，热水器（继电器），led灯，蜂鸣器，加湿（N-MOS）、步进电机（ULN2003）
人机交互：独立按键，蓝牙模块（ECB-02），语音模块（SU-03T）

标签：STM32、OLED12864、DHT11、BHV1750、MQ-2、Fiying、N-MOS、ECB-02、ULN2003、SU-03T

题目扩展：基于物联网的智能家居系统、基于STM32单片机的智能安防系统、基于语音识别的智能家居系统

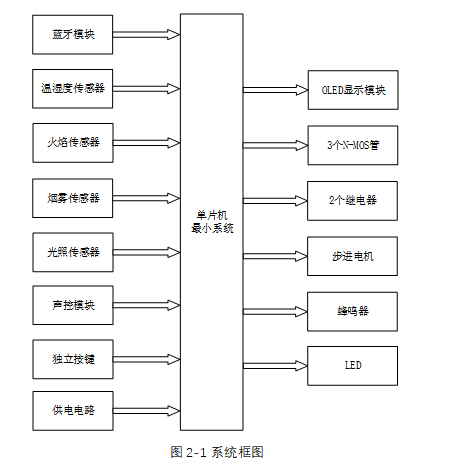

1. 中控部分（STM32单片机）：
   • 负责处理输入数据并控制输出设备。
2. 输入部分：
   • 蓝牙模块：无线接收数据和控制指令。
   • 温湿度传感器：监测环境温湿度。
   • 火焰传感器：检测火源。
   • 烟雾传感器：监测烟雾浓度。
   • 光强传感器：测量光照强度。
   • 声控模块：通过语音接收控制指令。
   • 独立按键：手动控制设备和设置阈值。
   • 供电电路：为系统供电。
3. 输出部分：
   • OLED显示模块：显示环境参数和系统状态。
   • N-MOS管：控制加湿、制冷和制热设备。
   • 继电器：控制门锁和热水器。
   • 步进电机及其驱动芯片：模拟窗帘操作。
   • 蜂鸣器：在检测到火源时发出警报。
   • LED：在光照不足时提供照明。
