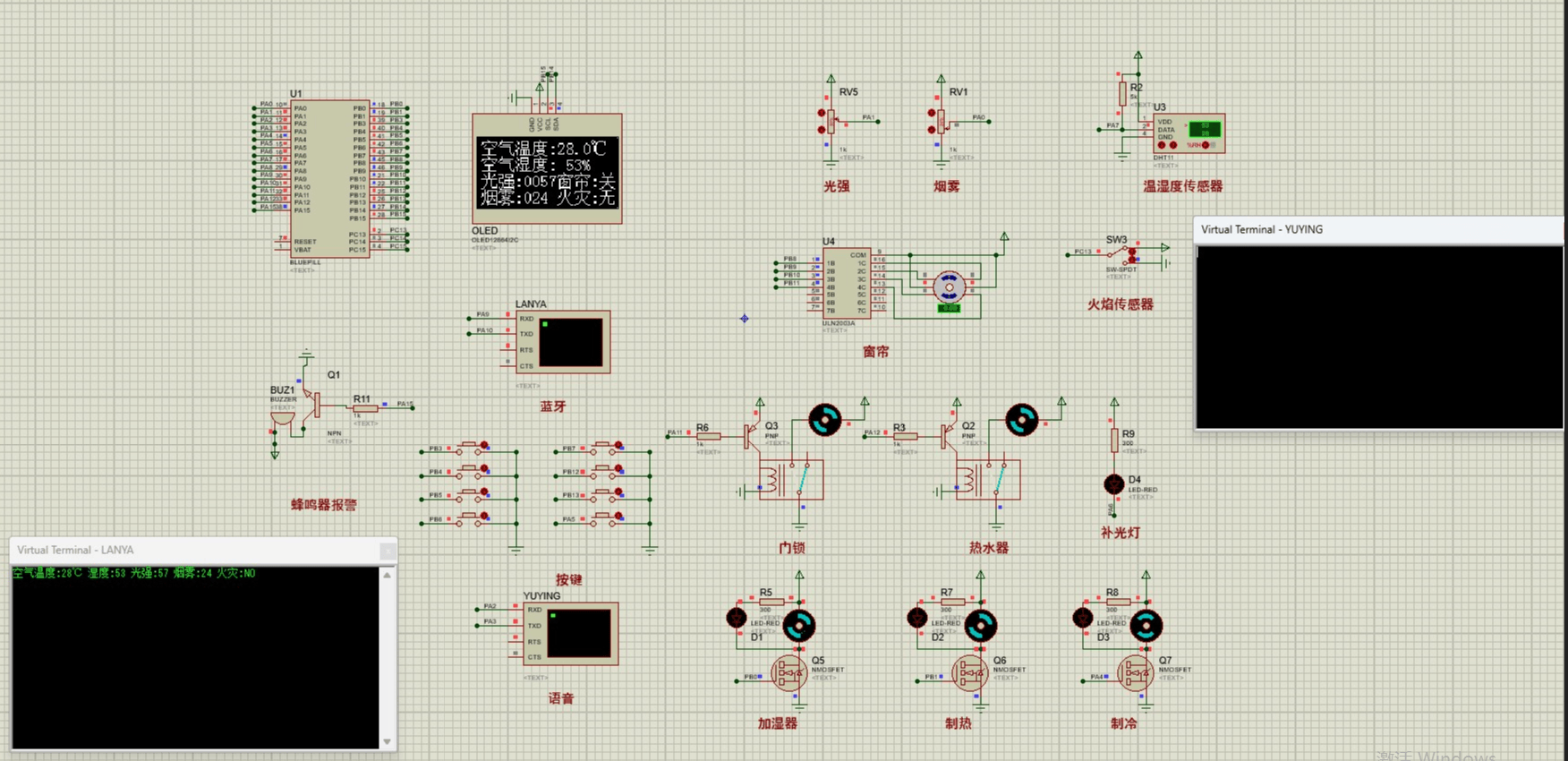

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能家居安防系统的设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由八部分组成，第一部分是蓝牙模块，可以通过蓝牙上传数据并进行控制；第二部分是温湿度传感器，用于检测空气中的温湿度值；第三部分是火焰传感器，用于检测是否有火焰；第四部分是烟雾传感器，用于检测当前的烟雾浓度；第五部分是光强传感器，用于检测当前光照强度；第五部分是光照传感器，用于获取光照强度；第六部分是声控模块，可以通过语音控制门锁、热水器、加湿器/灯光/窗帘和空调的状态；第七部分是独立按键，用于切换界面、开关锁/热水器/加湿器/空调/窗帘和灯光，设置温湿度、烟雾和光照阈值；第八部分是供电电路，给整个系统进行供电。
输出由六部分组成，第一部分是OLED显示模块, 显示温湿度、光强和烟雾、是否有火以及设置阈值等；第二部分是3个N-MOS管，可以控制加湿、制冷和制热；第三部分是2个继电器，控制门锁和热水器；第四部分是步进电机及其驱动芯片，模拟窗帘的开关；第五部分是蜂鸣器，当有火时，进行报警；第六部分是LED，当光照不足进行照明。
硬件清单：
