实物视频演示：
软件安装：

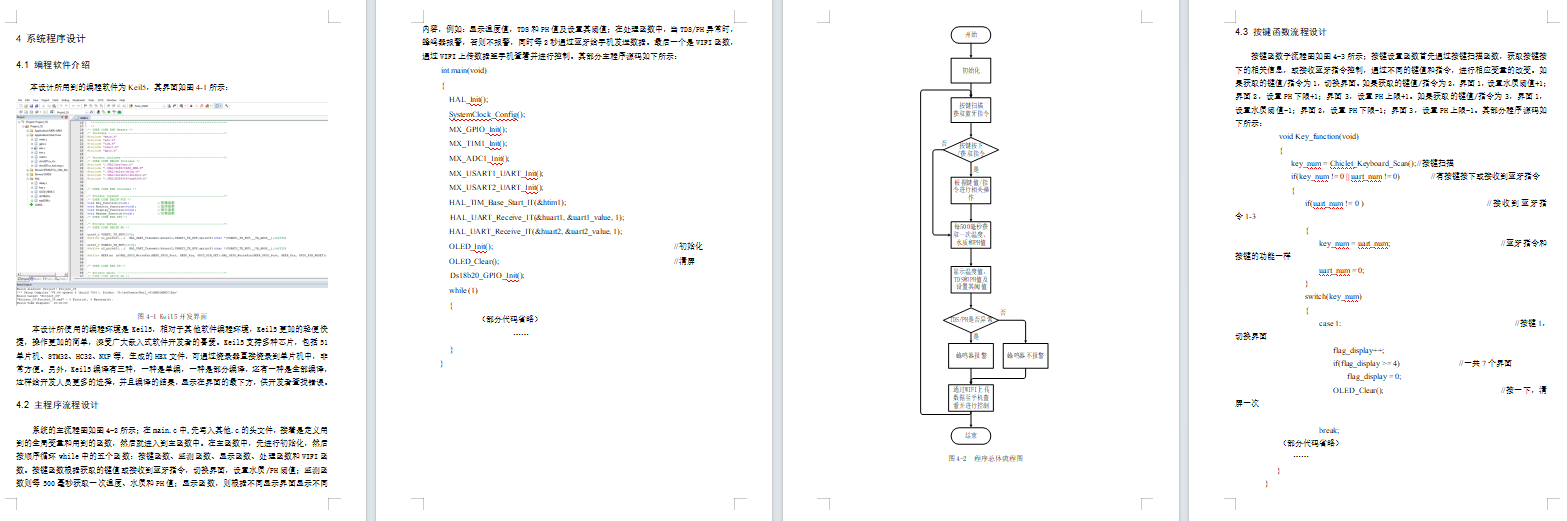

资料预览

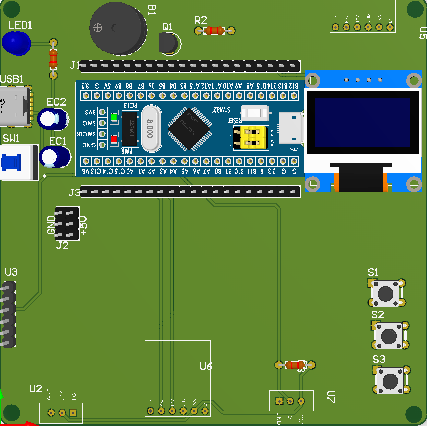

效果图：
总体资料：

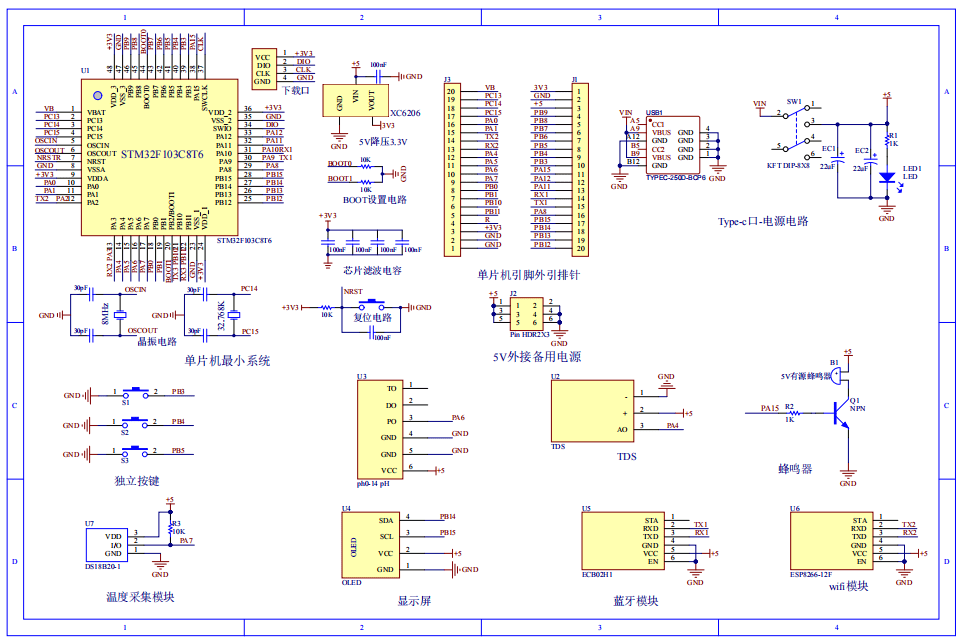

原理图：

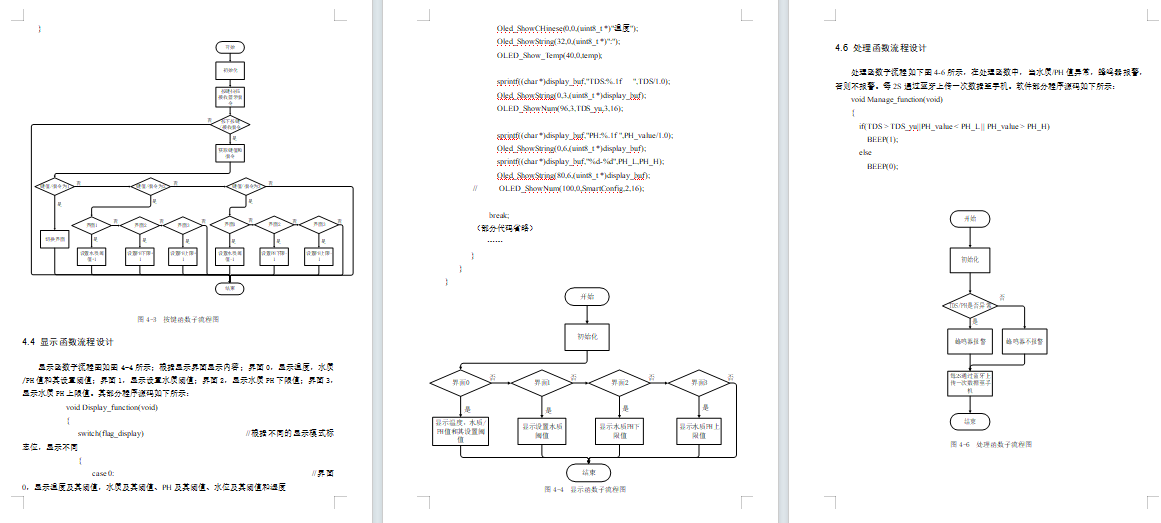

软件设计流程：

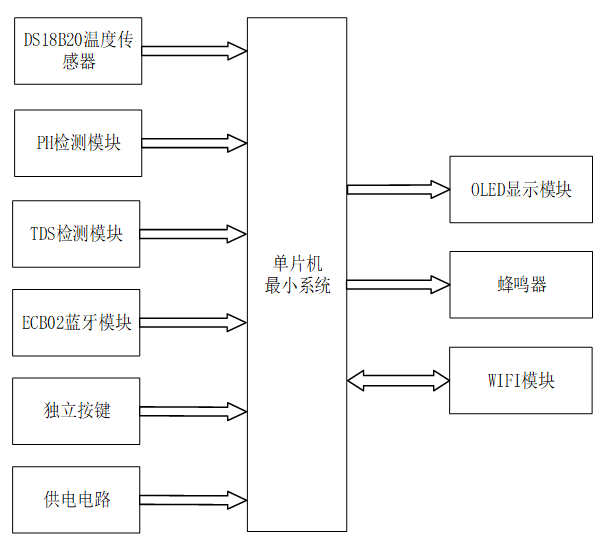

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的水质监测系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。
输入由六部分组成，第一部分是DS18B20温度传感器，通过该传感器检测温度；第二部分是PH检测模块，用于检测水的PH值；第三部分是TDS检测模块，用于检测水中可溶解性电解质值（水质）；第四部分是ECB02蓝牙模块，实现与按键相同功能；第五部分是独立按键，进行切换界面，设置水质/PH阈值。最后一部分是供电电路，给整个系统供电。
输出由三部分组成，第一部分是OLED显示屏，显示温度值，TDS和PH值及设置其阈值；第二部分是蜂鸣器，当检测到TDS/PH异常，进行报警；最后一部分是WIFI模块，通过该模块上传数据至云平台，同时进行控制。

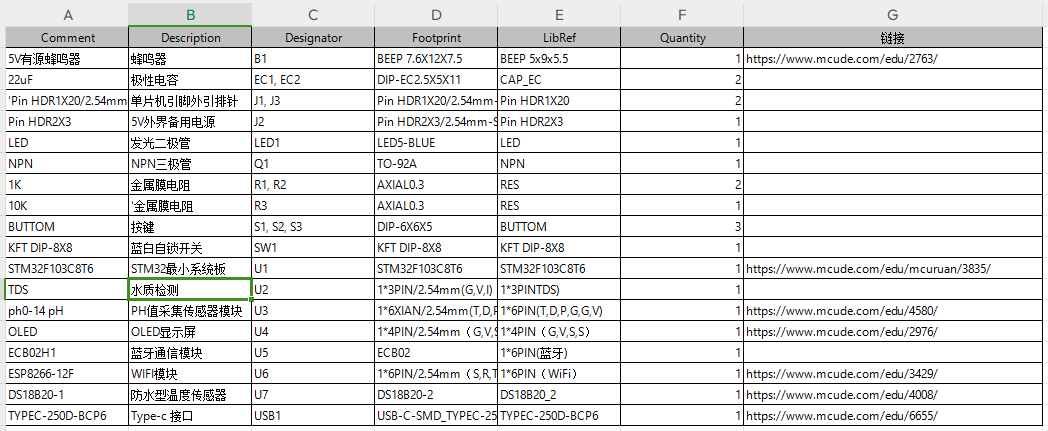

硬件清单：
