基于单片机的智能蓝牙音箱设计

编号：

T4652310M

设计简介：

本设计是基于单片机的智能蓝牙音箱设计，主要实现以下功能：

通过OLED显示屏显示正在播放的歌曲名字
通过语音模块控制歌曲的切换以及音量调整
通过按键控制歌曲的切换以及音量调整
通过蓝牙模块实现音箱与手机之间的通讯，来控制歌曲的切换以及音量
通过MP3模块播放歌曲

电源： 5V
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：MP3模块（Mini MP3 Player）
人机交互：独立按键，语音模块（SU-03T）,蓝牙模块（ECB02）

标签：STM32、OLED12864、Mini MP3 Player、SU-03T、ECB02

题目扩展：基于语音识别的智能蓝牙音箱设计、智能音乐播放器、基于物联网的智能音乐播放器

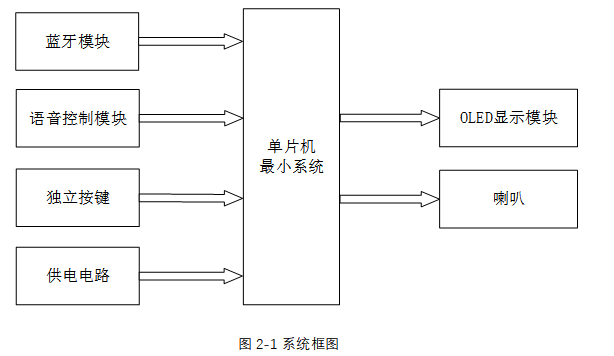

1. 中控部分（STM32单片机）：
   • 作为核心处理器，负责处理输入信号并控制输出设备。
2. 输入部分：
   • 蓝牙模块：接收无线控制指令。
   • SU-03T语音控制模块：实现语音控制功能。
   • 独立按键：手动控制播放、音量等。
   • 供电电路：为系统提供电力。
3. 输出部分：
   • OLED显示屏：展示播放信息。
   • 喇叭：输出音乐。
