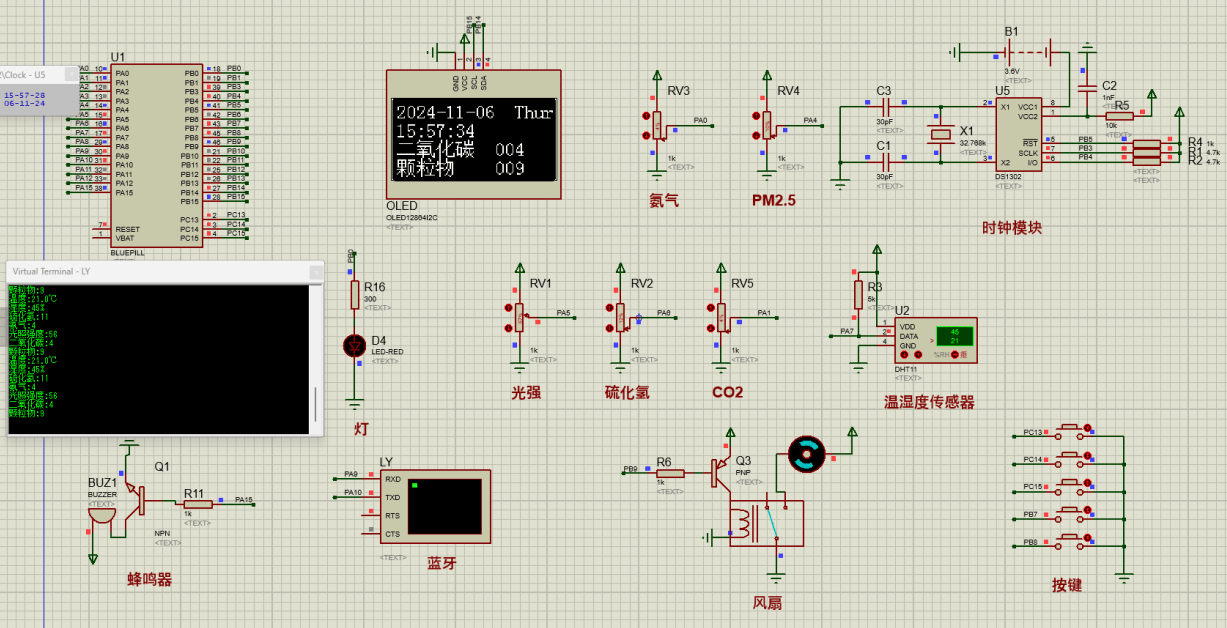

仿真视频演示：
软件安装：
资料预览
效果图：
总体资料：
原理图：
软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能鸡舍系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由九部分组成，第一部分是氨气传感器，通过该模块检测环境中的氨气浓度；第二部分是硫化氢传感器，通过该模块检测空气内硫化氢浓度；第三部分是CO2检测模块，通过该模块实现CO2浓度的检测；第四部分是光敏电阻模块，通过该模块来检测当前的光照强度值；第五部分是PM2.5模块，通过该模块检测环境的颗粒物浓度值；第六部分是DHT11温湿度传感器，通过该模块检测环境的温湿度值；第七部分是DS1302时钟模块，通过该模块获取时间；第八部分是独立按键，用于切换界面、校时；第九部分是供电电路，给整个系统供电。输出由五部分组成，第一部分是OLED显示屏，用于显示获取的参数值及其设置的阈值，显示设置时间等；第二部分是USB灯，进行照明；第三部分是继电器控制风扇，进行通风；第四部分是ECB02蓝牙模块，通过该模块上传获取的数据至手机；最后一部分是蜂鸣器，当出现参数异常时，蜂鸣器报警。

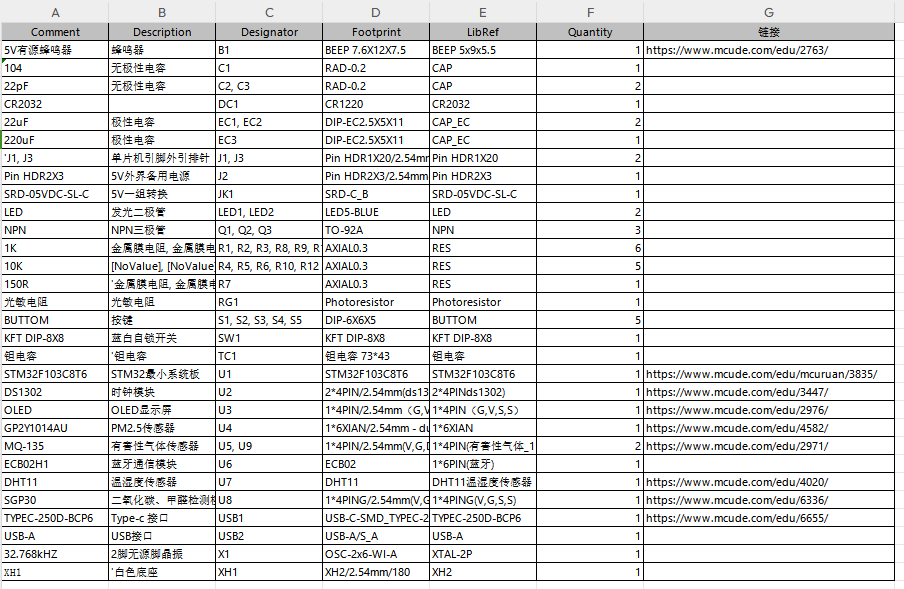

硬件清单：
