基于LoRa网的环境监测系统设计

首页      实物视频演示      仿真视频演示       设计说明书预览      答辩PPT预览

编号：

T4442310M

设计简介：

本设计是基于LoRa网的环境监测系统设计，主要实现以下功能：

通过Lora模块实现主从机通信
主机通过Lora模块获取从机信息，当超过阈值进行声光报警
主机通过按键设置阈值，oled显示屏显示获取的信息
主机通过WiFi模块进行远程监控
从机通过温湿度传感器获取空气温湿度
从机通过土壤湿度传感器获取土壤湿度
从机通过PH传感器获取土壤湿度ph值
从机通过SGP30传感器获取甲醛和二氧化碳
从机通过空气质量传感器获取空气质量
从机通过pm2.5传感器获取pm2.5值
从机通过气压传感器获取气压
从机通过光敏电阻获取光照

电源： 5V
传感器：温湿度传感器（DHT11）、土壤湿度传感器（电容式土壤湿度），PH传感器(ph0-14 pH)，甲醛和二氧化碳传感器（SGP30），空气质量传感器（MQ135），pm2.5传感器（GP2Y1014AU），气压传感器（BMP180），光敏电阻
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器（5V有源蜂鸣器），led灯
人机交互：独立按键，WiFi模块（ESP8266），Lora模块（ATK-LORA-01）

标签：STM32、OLED12864、DHT11、电容式土壤湿度、ph0-14 pH、SGP30、MQ135、GP2Y1014AU、BMP180、ESP8266、ATK-LORA-01、光敏电阻

题目扩展：基于物联网的环境监测系统设计、基于LoRa网的农田环境监测系统设计、基于单片机的校园环境监测系统设计

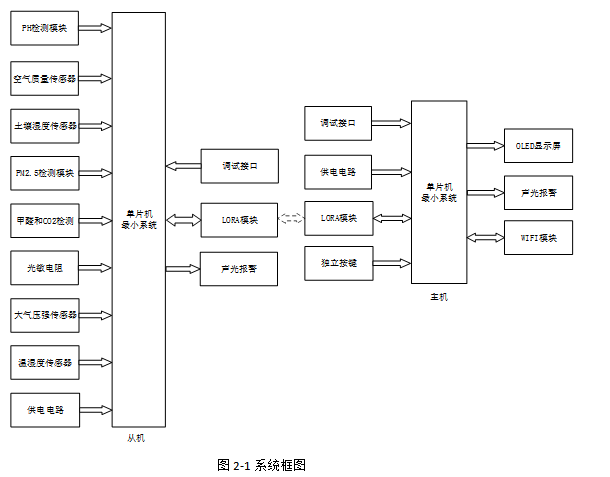

1. 中控部分（STM32单片机）：
   • 作为系统的核心，负责处理输入数据并控制输出。
2. 从机输入部分：
   • PH检测模块：测量环境PH值。
   • MQ-135空气质量传感器：检测有害气体。
   • 土壤湿度传感器：监测土壤湿度。
   • PM2.5检测模块：测量空气中PM2.5浓度。
   • SGP30气体传感器：检测甲醛和CO2浓度。
   • 光敏电阻：测量光照强度。
   • 大气压强传感器：监测大气压值。
   • DHT11温湿度传感器：监测温度和湿度。
   • 供电电路：为从机提供电力。
   • 调试接口：用于系统调试。
3. 从机输出部分：
   • LORA模块：与主机进行无线数据传输。
   • 声光报警：在检测到异常时发出警报。
4. 主机输入部分：
   • 调试接口：用于系统调试。
   • 供电电路：为主机提供电力。
   • LORA模块：接收从机传输的数据。
   • 独立按键：用于界面切换和参数设置。
5. 主机输出部分：
   • OLED显示屏：显示环境监测参数和阈值设置。
   • 声光报警：在参数超标时发出警报。
   • WIFI模块：将数据上传至云端。
