基于STM32的智能鱼缸

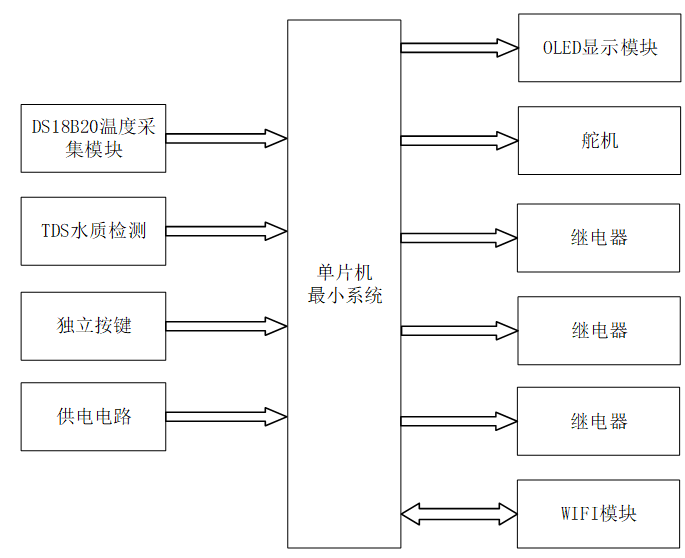

中控部分

本设计的中控核心采用了STM32单片机，作为整个智能鱼缸系统的“大脑”。它负责接收来自输入部分的各类数据，包括温度、水质信息以及用户通过独立按键或手机APP设置的参数。STM32单片机对这些数据进行处理和分析，根据预设的逻辑和算法，生成相应的控制指令，并发送给输出部分，实现对鱼缸环境的精准调控。此外，STM32单片机还负责协调各个模块之间的通信，确保整个系统的高效稳定运行。

输入部分

1. DS18B20温度采集模块：该模块通过数字接口与STM32单片机相连，能够实时检测鱼缸内的水温，并将数据准确传输给单片机进行处理。

2. TDS检测模块：用于监测鱼缸水质中的溶解性固体总量（TDS），通过模拟接口与STM32单片机通信，提供水质状况的关键信息。

3. 独立按键：为用户提供直观的交互方式，用户可以通过按键切换显示界面，设置温度阈值、TDS阈值、喂食时间、喂食量以及氧气供应时间等参数。

4. 供电电路：为整个智能鱼缸系统提供稳定可靠的5V直流电源，确保所有模块能够正常工作。

输出部分

1. OLED显示模块：用于显示系统名称、当前温度/水质信息以及用户设置的温度/TDS/喂食/喂食量/打氧阈值等参数，提供直观的用户界面。

2. 舵机：通过STM32单片机的控制，模拟喂食动作，实现自动喂食功能。

3. 继电器：本设计使用了三个继电器，分别用于控制氧气泵、加热棒和换水设备的开关，实现对鱼缸环境的自动调节。

4. ESP8266 WIFI模块：连接云平台，允许用户通过手机APP远程查看鱼缸数据并进行设置，极大地提升了系统的便捷性和实用性。
