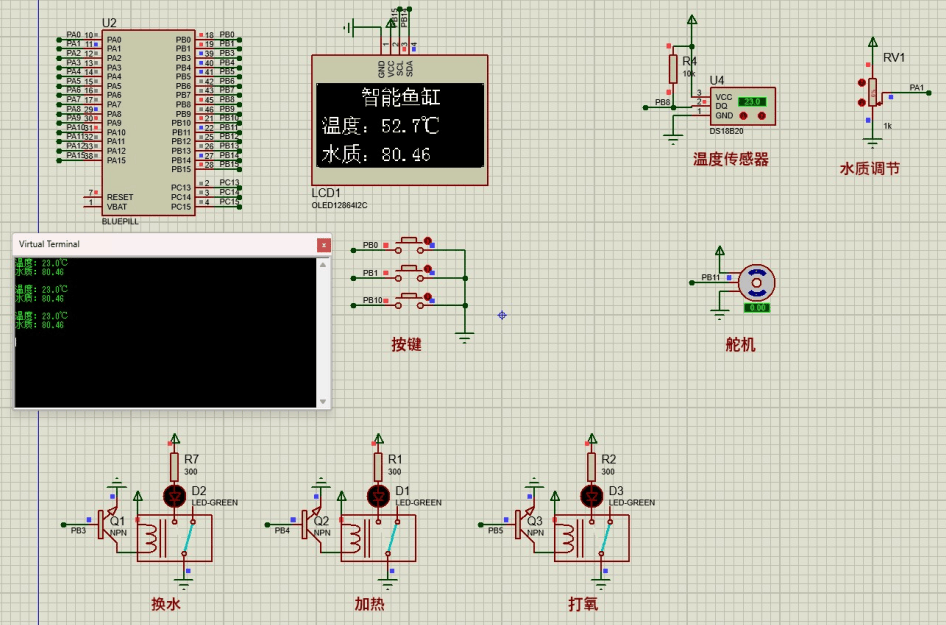

仿真视频演示：
软件安装：
资料预览
效果图：

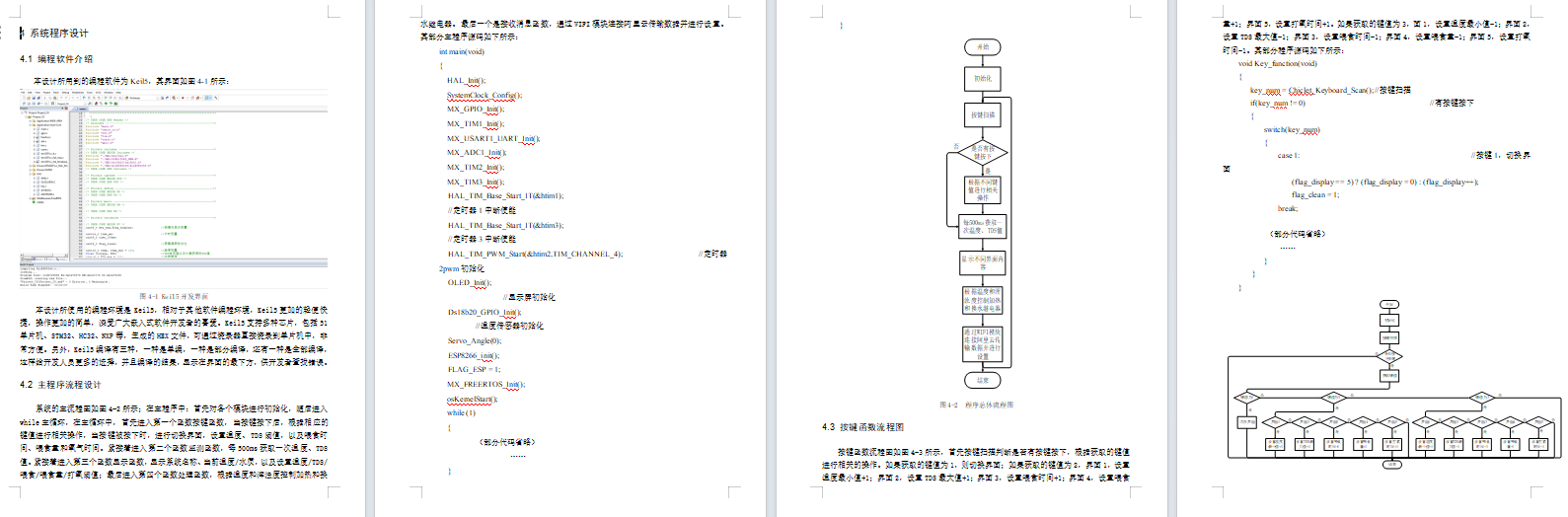

总体资料：

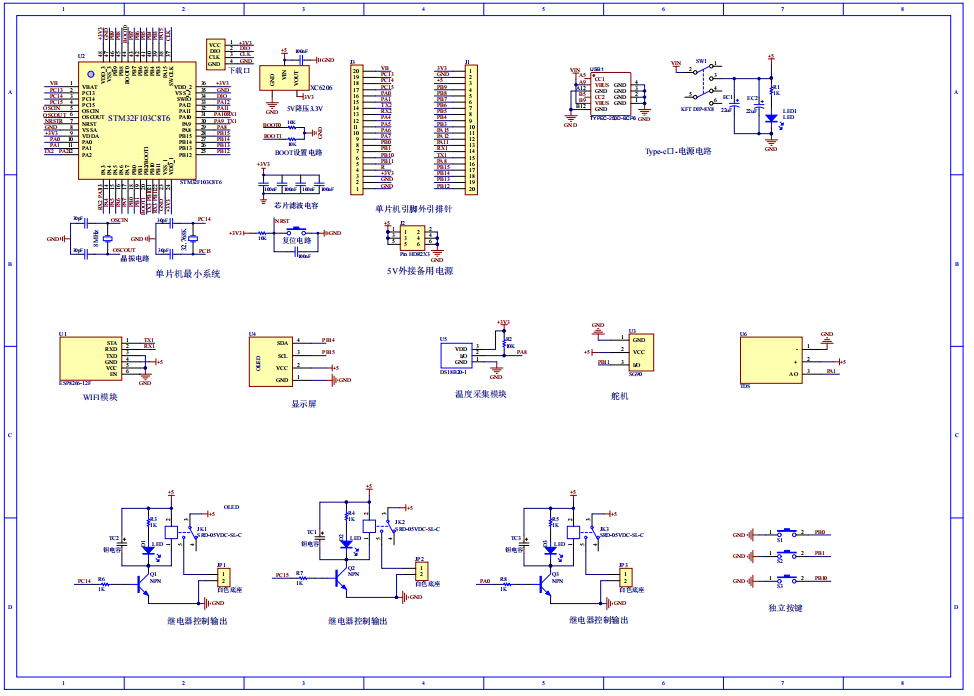

原理图：

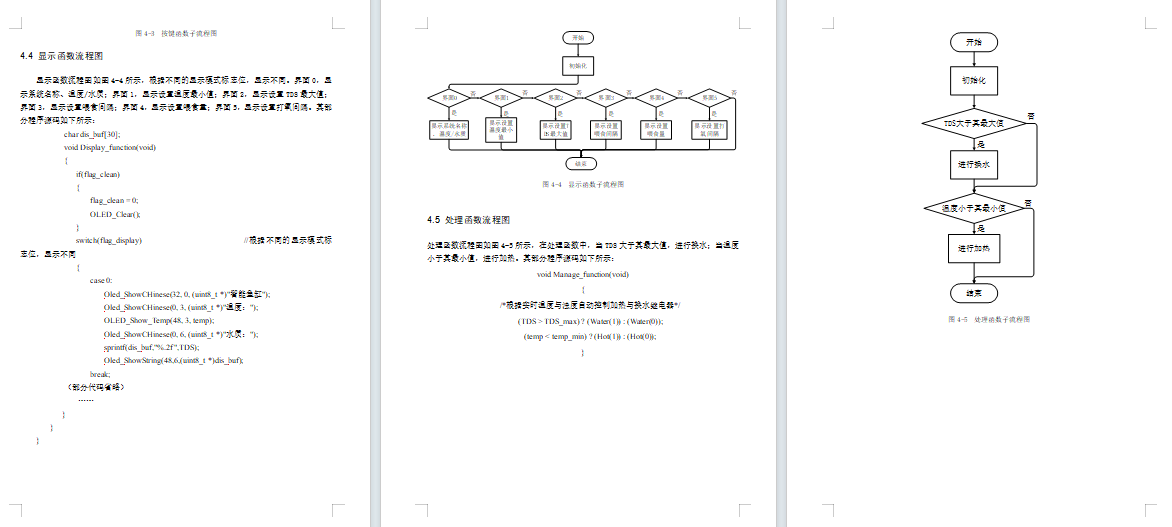

软件设计流程：
系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能鱼缸设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是DS18B20温度采集模块，用于检测当前水温值；第二部分是TDS检测模块，用于获取当前的水质情况；第三部分是是独立按键，用于切换界面，设置温度、TDS阈值，以及喂食时间、喂食量和氧气时间；第四部分是供电电路，给整个系统进行供电。
输出由六部分组成，第一部分是OLED显示模块,显示系统名称、当前温度/水质，以及设置温度/TDS/喂食/喂食量/打氧阈值；第二部分是舵机，用于模拟喂食；第三、四、五部分是三个继电器，分别用于打氧气、加热和换水；最后一部分是ESP8266 WIFI模块连接云平台，可以通过手机app查看数据并进行设置。

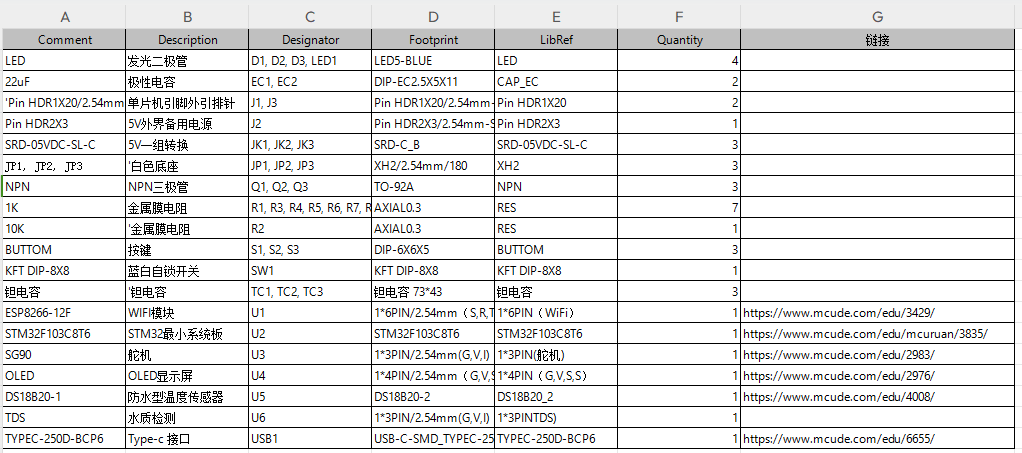

硬件清单：
