编号：
T1132309M
设计简介：
本设计是基于单片机的儿童误锁车内远程报警系统，主要实现以下功能：
通过温度传感器检测温度
通过CO2传感器检测CO2
通过震动传感器检测震动
通过人体热释电传感器感知是否有人
通过oled显示温度，CO2等信息
通过按键设置阈值，车门开关，当检测到有小孩，或震动频率过高，语音提醒并发送短信
通过4G模块连接阿里云，实现远程监控，当异常时，发送短信提醒
电源： 5V
传感器：温度传感器（DS18B20）、人体热释电传感器（D203S）、震动传感器（SW-420）、CO2传感器（KQ-2801）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：继电器，蜂鸣器，语音模块（SU-03T）
人机交互：独立按键，4G模块（Air724UG）
标签：STM32、OLED12864、DS18B20、D203S、SW-420、KQ-2801、SU-03T、Air724UG
题目扩展：基于物联网的儿童误锁车内远程报警系统、基于单片机的智能车内远程报警系统、基于单片机的智能车窗报警系统

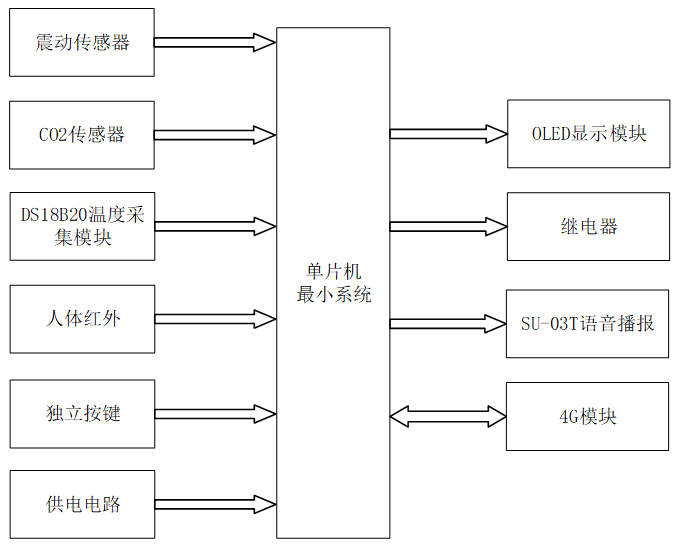

基于单片机的儿童误锁车内远程报警系统可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分概述：
本设计的中控部分采用了STM32单片机作为核心控制器，它是整个系统的“大脑”。STM32单片机负责接收来自输入部分的各类传感器数据，包括震动、CO2浓度、温度、人体红外信号等，以及独立按键的输入指令。在接收到这些数据后，STM32单片机进行内部处理，根据预设的算法和逻辑判断当前车内环境是否安全，是否有异常情况发生。一旦检测到异常情况，STM32单片机将立即控制输出部分执行相应的动作，如显示报警信息、触发语音报警、发送短信通知等。
输入部分概述：
输入部分由六个关键模块组成，它们共同为STM32单片机提供必要的监测数据：
- 震动传感器：用于监测车辆是否受到异常的震动，如被恶意破坏或尝试非法入侵。
- CO2传感器：实时检测车内的二氧化碳浓度，以评估车内的空气质量。
- DS18B20温度采集模块：精确获取车内的温度值，以判断是否需要采取降温措施。
- 人体红外传感器：利用红外技术检测车内是否有小孩存在，是预防儿童误锁车内的关键。
- 独立按键：用于用户界面的切换、CO2阈值的设置以及汽车锁车状态的确认。
- 供电电路：为整个系统提供稳定、可靠的电源供应。
输出部分概述：
输出部分由四个主要模块组成，它们根据STM32单片机的指令执行相应的动作：
- OLED显示模块：用于实时显示汽车状态、温度、CO2浓度以及车内是否有小孩等关键信息。
- 继电器模块：模拟锁车功能，根据STM32单片机的指令控制车门的开关状态。
- DY-SV17F触发语音模块：当车内有小孩时，触发语音报警，播放预设的录音信息，提醒家长或监护人注意。
- Air724UG－4G模块：连接阿里云物联网平台，实现远程监控功能。用户可以通过手机APP查看车内的温度、是否有小孩等信息，并远程控制语音播报和发送短信通知。
