实物视频演示：
软件安装：
资料预览

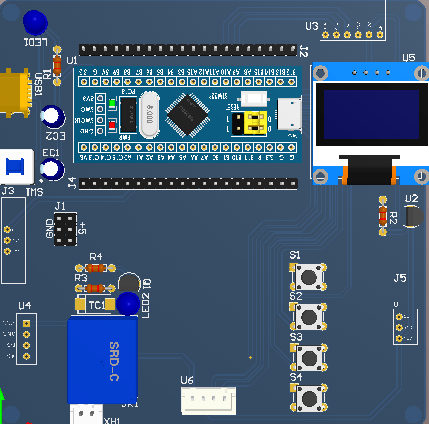

效果图：
总体资料：

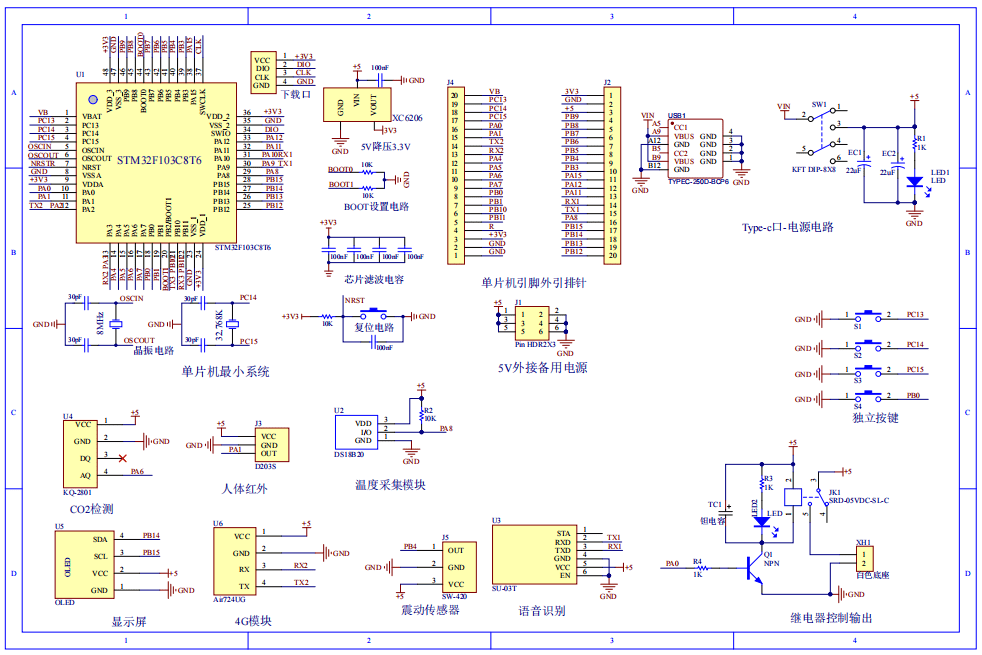

原理图：

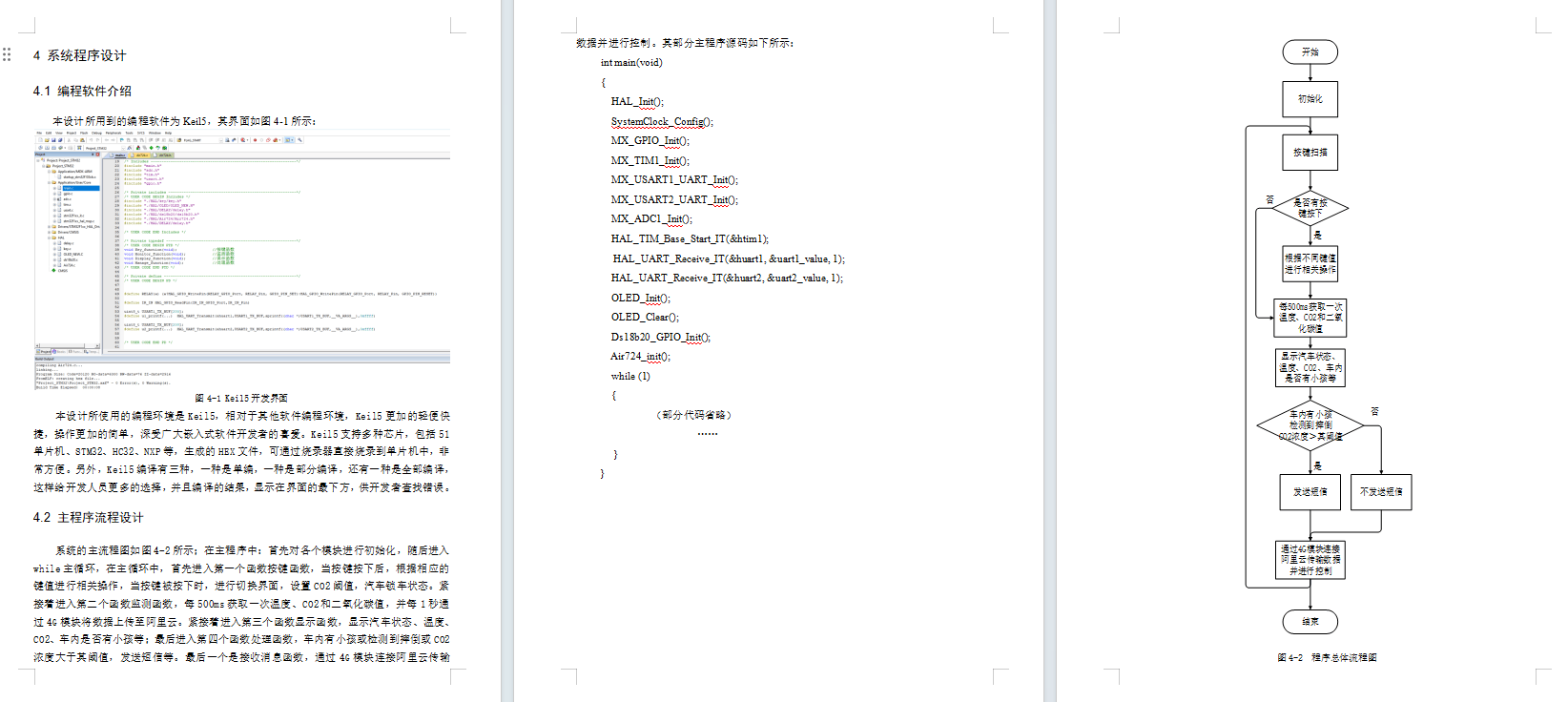

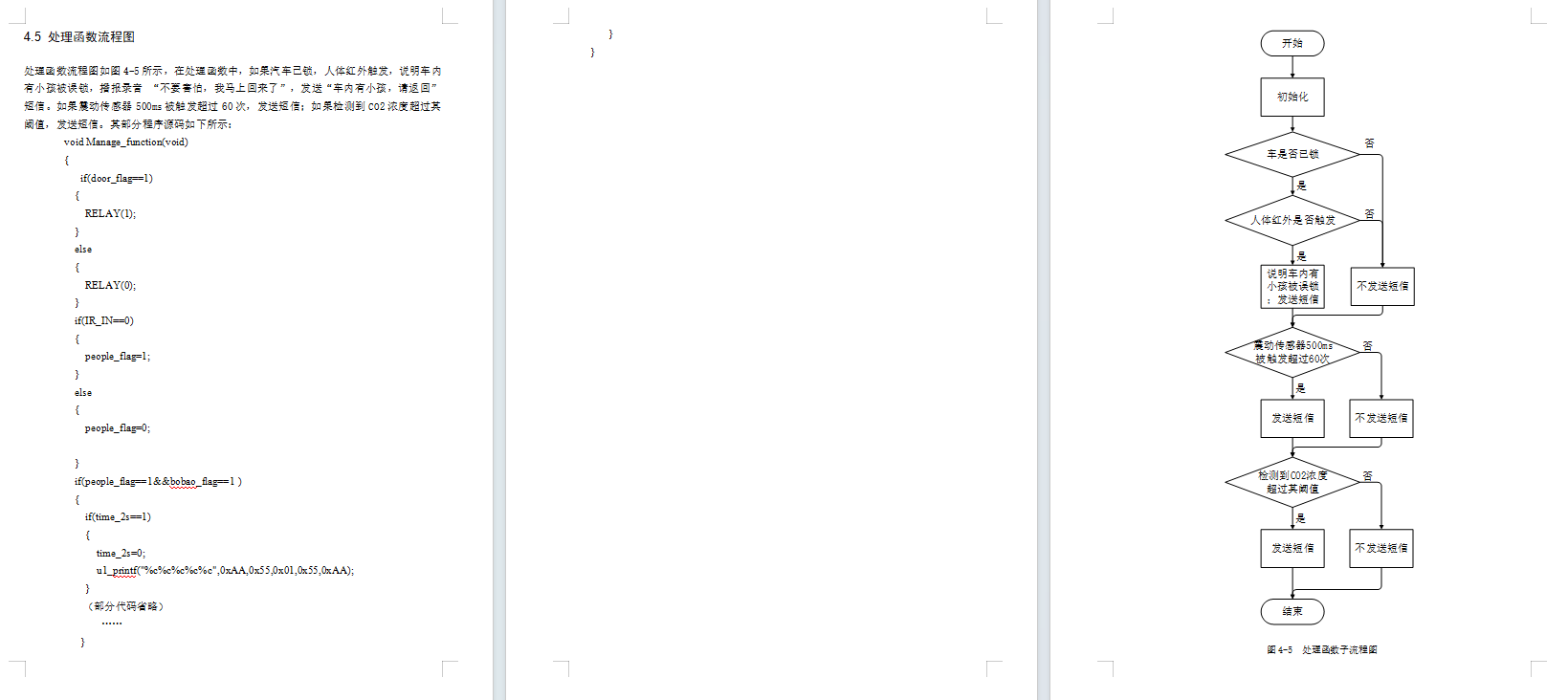

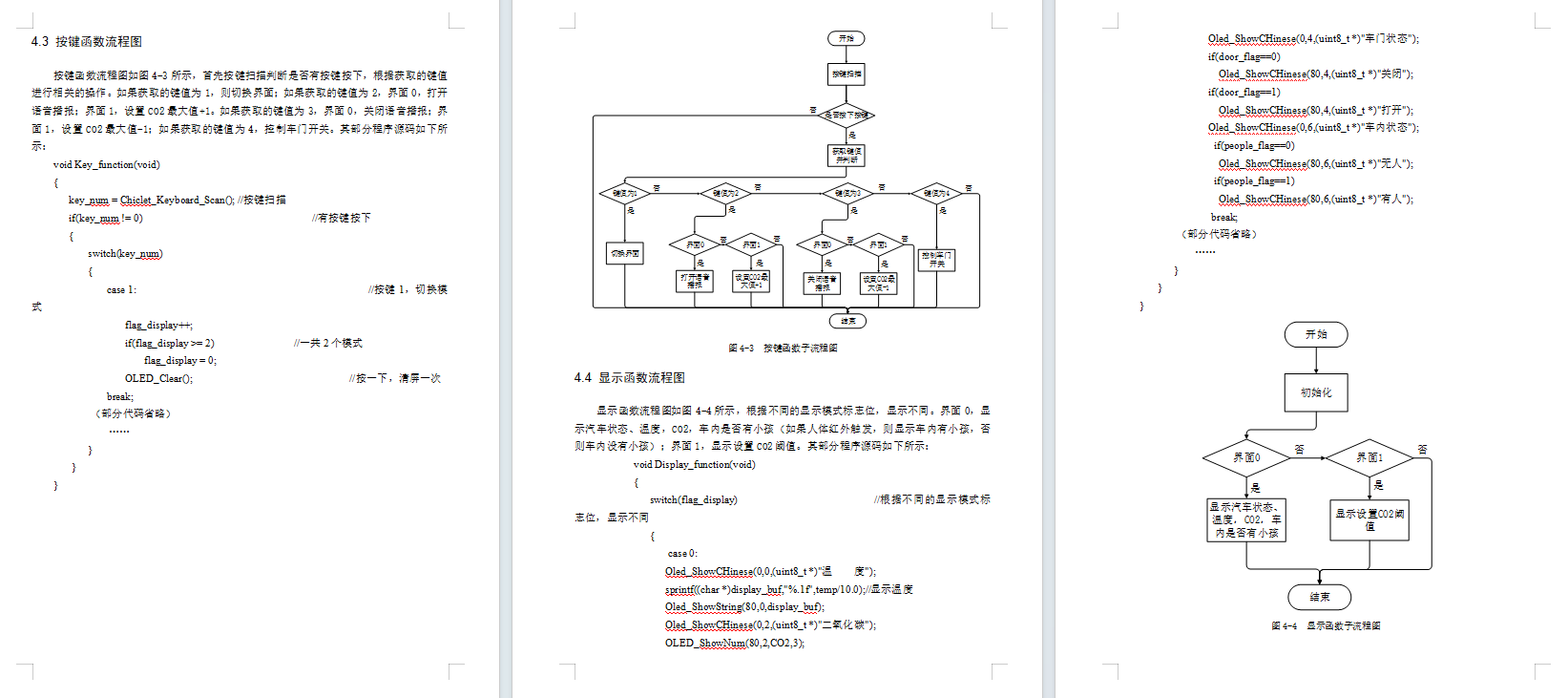

软件设计流程：

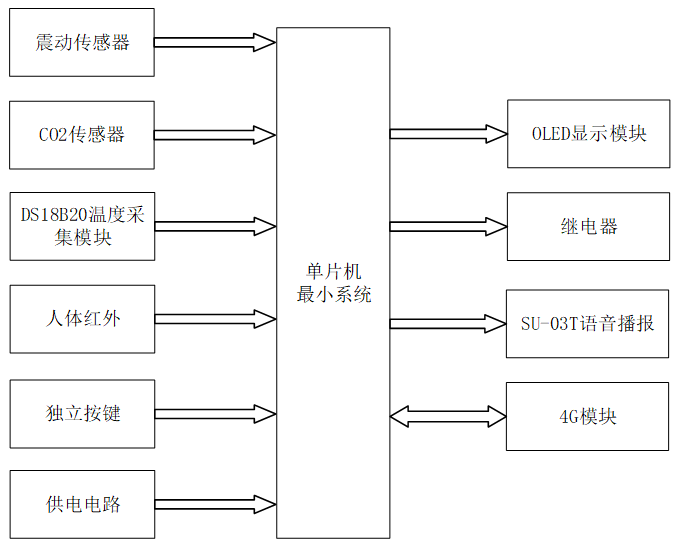

系统框图：
本设计以STM32单片机为核心控制器，加上其他的模块一起组成儿童误锁车内远程报警的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是震动传感器，用于监测震动；第二部分是CO2传感器，用于检测当前的二氧化碳浓度值；第三部分是DS18B20温度采集模块，用于获取车内的温度值；第四部分是人体红外，用于检测车内是否有小孩；第五部分是独立按键，用于切换界面，设置CO2阈值，汽车锁车状态；第六部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是OLED显示模块, 显显示汽车状态、温度、CO2、车内是否有小孩等；第二部分是继电器，模拟锁车；第三部分是DY-SV17F触发语音，车内有小孩时进行播报录音；最后一部分是Air724UG－4G模块连接阿里云，可以通过手机app查看温度和是否有小孩，以及控制语音播报，发送短信。

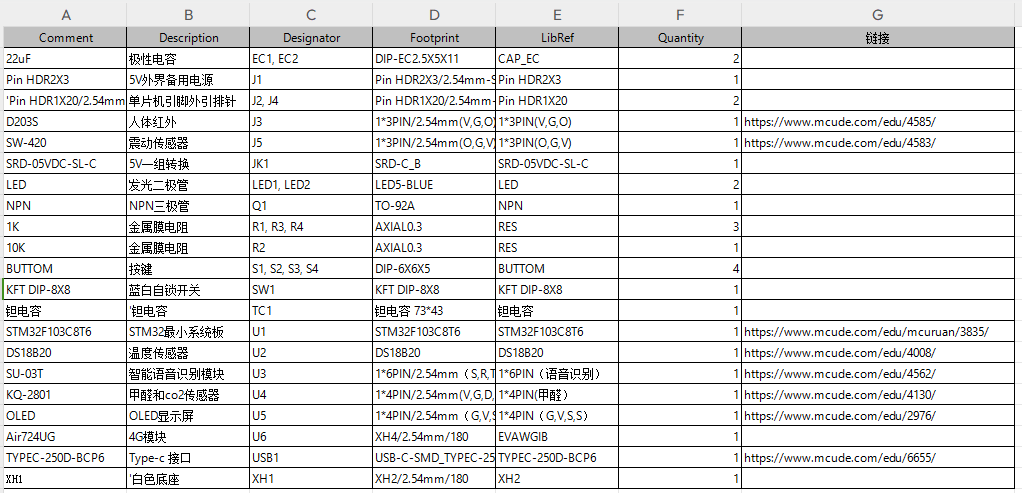

硬件清单：
